Analise de   Circuitos em Corrente Contínua
  Aula 03: Código de Cores e Primeira lei de Ohm
  Referencias
  Analise de Circuitos em Corrente Continua - Rômulo O. Albuquerque - Editora Érica

1 Código de Cores

Os valores de resistência não podem ser quaisquer (senão viraria uma bagunça !!), sendo padronizados, e na maioria das vezes não são escritos, mas sim codificados na forma de anéis coloridos colocados ao redor do corpo do resistor. No caso mais comum são 4 faixas coloridas, as três primeiras se referem ao valor nominal e a quarta faixa a tolerância. (Analise de Circuitos em Corrente Continua - Rômulo O. Albuquerque - Editora Érica). A tabela 1 mostra o código de cores para leitura de resistencia de resistores.

	Código de Cores
Cor	1ºA.S(A)	2ºA.S(B)	Multiplicador (C)	Tolerância (D)
nenhuma	-	-	-	±20%
Prata	-	-	10^-2	±10%
Ouro	-	-	10^-1	±5%
Preto	-	0	10⁰
Marrom	1	1	10¹	±1%
Vermelho	2	2	10²	'±2%
Laranja	3	3	10³
Amarelo	4	4	10⁴
Verde	5	5	10⁵
Azul	6	6	10⁶
Violeta	7	7	10⁷
Cinza	8	8	10⁸
Branco	9	9	10⁹

A Figura 1 mostra exemplos de resistores codificados, sendo que o ultimo apresenta 5 faixas as quatro primeiras o valor nominal e a quinta a tolerância. Esses resistores são de precisão.

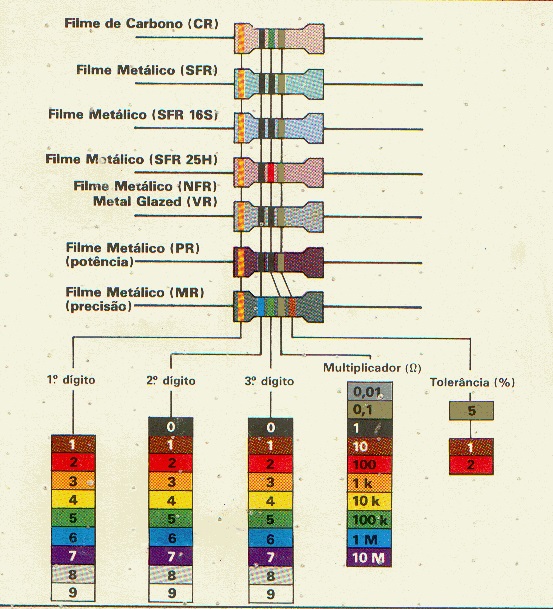

Figura 1 - Código de Cores aplicado em resistores de 4 e 5 faixas

2 Lendo o Código de Cores novamente!

Como ler o código de cores de um resistor ? De acordo com a Figura 1 e a tabela 1 existem 4 anéis coloridos (no caso de resistores de filme metálico são 5 faixas) ao redor do resistor.

A primeira faixa representará o 1º algarismo significativo (1AS), a segunda faixa o 2º algarismo significativo (2AS) a terceira o fator de multiplicação e a quarta faixa a tolerância.

Figura 2 - Lendo o código de cores

A seguir um exemplo para esclarecer melhor.

Exemplo 1:
Seja um resistor que tem as três primeiras faixas vermelhas e a quarta prata. Qual o seu valor nominal ? Qual a tolerancia?

Resposta:
De acordo com o código de cores, vermelho = 2, e prata quando é a quarta faixa (tolerância é 10% ), logo:
1ºAS=1 (Marrom) 2ºAS=0 (preto) Nº de zeros a serem adicionado=2 (Vermelho) ou
Valor nominal

R = 10.10² ±10% = 1000 0hms ± 100 0hms .

O valor nominal é portanto: 1 kOhms
Com esse valor de tolerância, o fabricante está dizendo que é possível encontrar resistores com valor efetivo de 900 0hms 1000 -10%) a 1100 (1000 +10%) 0hms .

Como sugestão para se aprender o código de cores, compre resistores de diversos valores e todos os dias separe-os. Clique aqui para usar esse Java Script para treinar o codigo de cores

Obs: para o primeiro e segundo algarismos significativos existem vários valores permitidos, que dependerão da tolerância. A seguir os valores da serie E12

Serie E12 (10% de tolerância)

10-12-15-18-22-27-33-39-47-56-68-82

Importante: a primeira faixa nunca é preta

Serie E24 (5% de tolerância)

10-11-12-13-15-16-18-20-22-24-27-30-33-36-39-43-47-51-56-62-68-75-82-91

Estes valores que aparentemente não têm nenhuma lógica, cobrem toda a faixa de valores possíveis, considerando uma tolerância de 10% no primeiro caso e cobrem toda a faixa de valores possíveis para uma tolerância de 5%.

Por exemplo no primeiro caso um resistor de 100 Ohms com 10% de tolerância cobre a faixa de 90 a 110 Ohms, por outro lado um resistor de 120 Ohms com a mesma tolerância cobre a faixa de 108 a 132 Ohms como pode ser verificado existe uma sobreposição das faixas.

4 Exercícios Propostos

4.1 Assinale a alternativa verdadeira

Se um resistor de 20 Ohms é submetido a uma tensão de 2 V a intensidade da corrente que o percorrerá será de :

a) 10 A b) 0,1 A c) 40 A d) Todas estão erradas

4.2. Qual o valor da tensão (em Volts) aplicada em um resistor de 100 Ohms se a corrente que o percorre tem intensidade de 200 mA ?

a) 2 V b) 0,5 V c) 20 V d) 50 V

4.3. Assinale qual o valor nominal de cada resistor da tabela.

1ª Faixa	2ª Faixa	3ª Faixa	Alternativas (em Ohms)
Marrom	Preto	Marrom	10	100	10 k	100 k	1 M
Amarelo	Violeta	Vermelh	47	470	4k7	47 k	470 k
Marrom	Preto	Laranja	10	100	1 k	10 k	100 k
Vermelho	Vermelho	Amarelo	220	2k2	22 k	220 k	2M2
Laranja	Laranja	Laranja	33	330	3k3	33k	330 k
Marrom	Verde	Laranja	150	1k5	15 k	150 k	1M5
Verde	Azul	Preto	5,6	56	560	5k6	56 k

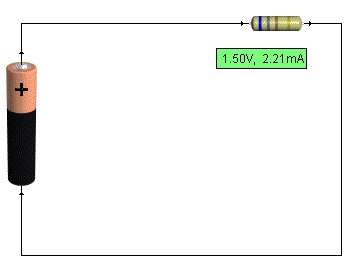

4.4 Calcule a resistência do resistor em cada caso.

a b

4.5 Qual a intensidade da corrente em um condutor de 120 Ohms de resistência no qual é aplicada uma tensão de 6 V?

4.6 Os valores nominais de uma lâmpada incandescente, usada em uma lanterna, são: 6,0 V/20 mA. Isso significa que a resistência elétrica do seu filamento é de:

a) 150 Ohms b) 300 Ohms c) 600 Ohms d) NDA

4.7 Determine a corrente elétrica que flui por um resistor de 1 kΩ quando ele é submetido a uma ddp de 200 V.

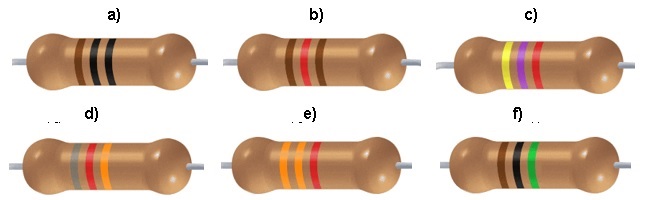

4.8 Qual o valor nominal da resistência dos resistores que tem as faixas. Qual a intensidade da corrente em cada caso, se a tensão aplicada for 5 V.

5 Usando o TinkerCad

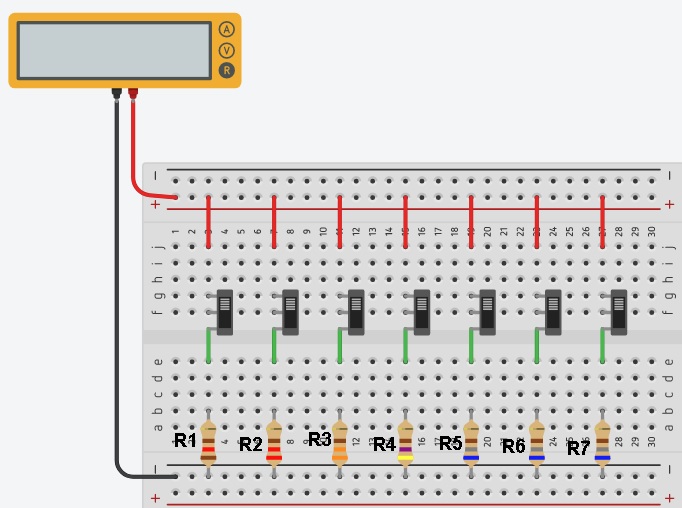

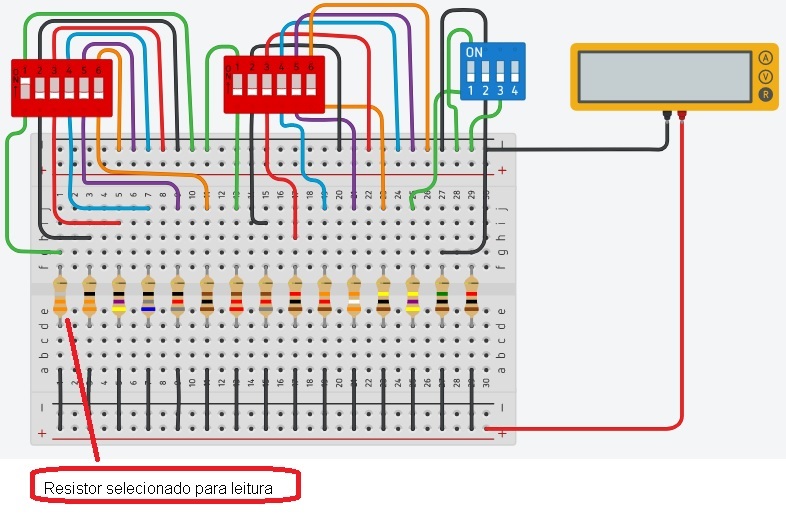

Se voce tem uma conta no TinkerCad, no seu search, coloque Romulo Oliveira Albuquerque procure pela imagem e nome (Codigo de Cores). Determine, usando o codigo de cores, o valor da resistencia selecionada pela chave. Em seguida use o ohmimetro para medir a resistencia.

Para cada uma das resistencias e usando o codigo de cores, determine o seu valor e anote.

R1= R2= R3= R4= R5= R6= R7=

Apos ter aberto o arquivo imicie a simulação. Todas as chaves devem estar para cima como na Figura. Posicione (use o ponteiro do mouse para isso) a primeira chave para baixo isso liga o Ohmimetro para medir R1. Anote o valor medido e compare com o valor que voce determinou usando o codigo.

Clique na resistencia para saber o valor. Posicione a chave para cima.
Repita para os outros valores de resistencias

6 Experiência: 1ªLei de OHM - Amperímetro - Voltímetro

6.1 Abra o arquivo ExpCC02 Primeira lei de OHM Parte 2 (Multisim 140 identifique o circuito da figura 7. Para cada posição das chaves (A, B, C e D) calcule o valor da corrente, anote na tabela 1. Inicie a simulação e meça a corrente para cada valor de R e tensão. Para mudar a posição da chave clique na barra de espaço.

Arquivo Multisim Live

Circuito para Multisim 14

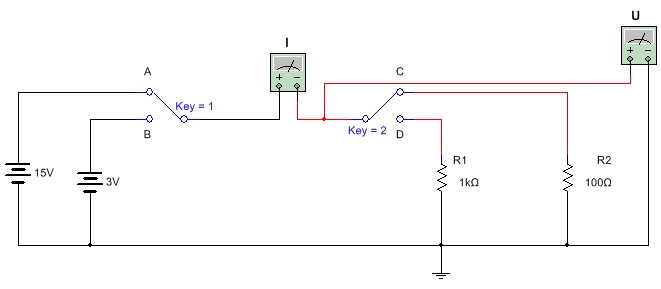

Figura 7 - Circuito 1 para experiência 1

Tabela 1 - Valores calculados e medidos para circuito da figura 7

Valor calculado de I				Valor medido de I
Chave em A		Chave em B		Chave em A		Chave em B
Chave em C	Chave em D	Chave em C	Chave em D	Chave em C	Chave em D	Chave em C	Chave em D

6.2 Conclusões:

7 Resistores SMD

A constante miniaturização dos equipamentos eletrônicos levou a criação de uma tecnologia chamada Surface Mounting Devices (SMD). Os componentes SMD são pequenos e geralmente são soldados diretamente nas trilhas de cobre das placas de circuito impresso.

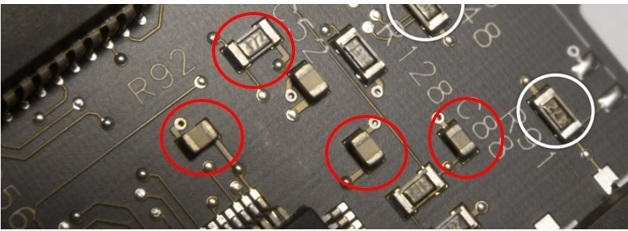

Figura 8 - Placa ce circuito impresso com resistores SMD

7.1 Resistores SMD - Código

A leitura dos valores é feita e usando um codigo proprio. Existem tres formas de leitura: a) Com tres digitos b) Com quatro digitos e c) Usando o codigo EIA-96

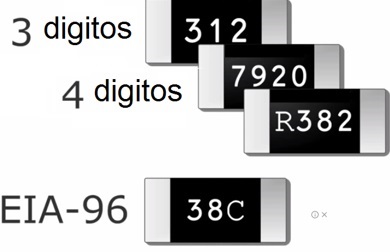

Figura 9 - As tres formas de leitura de valores em SMD

Sistemas de Tres e Quatro Digitos

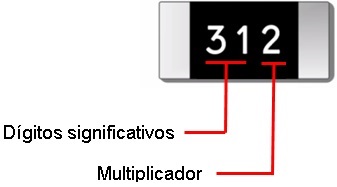

Figura 10 - Exemplo de valor em SMD com tres digitos

No Exemplo da Figura 10 o valor da resistencia é:

O Sistema EIA-96

Esse código, de 1% de tolerância, consiste de 3 caracteres, os dois primeiros

números estão associados aos 3 valores significativos do valor, e o terceiro caractere,

letra, indicará o numero de zeros.

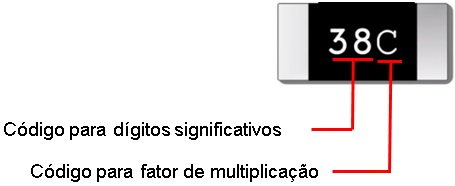

Figura 13 - O Sistema EIA-96

A Figura 13 os dois primeiros numeros permitem obter os tres algarismos significativos do valor da resistencia e para isso voce deve entrar em uma tabela, Figura 14. com 96 valores diferentes.

( a ) ( b )

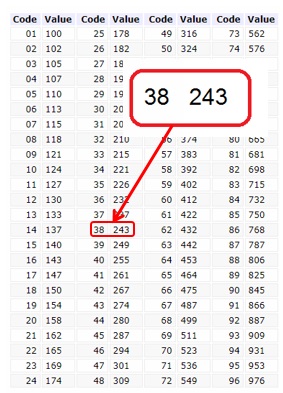

Figura 14 - Lndo o codigo EIA-96 ( a ) Obtendo os tres algarismos significativos do valor da resistencia ( b ) Obtendo o fator de multiplicação

Em seguida com com o terceiro caracter e em outra tabela voce obtem o fator de multiplicação.

8 Avaliação

Resolva a prova, obtendo no minimo 60% de acertos para poder continuar

Eletricidade Basica: Notação cientifica - Carga elétrica - Corrente elétrica - Lei de Ohm - Codigo de cores

Voce tem 60minutos para completar os testes. Tenha em mãos calculadora, caneta e rascunho

1.O resultado da operação é:
1. 0,25
2. 2,5
3. 25
4. 250
2.Em uma placa de estrada esta escrito: " Para São Paulo faltam 200 km". podemos afirmar que em milimetros faltam:
Obs: 10^2 significa 10 elevado a 2 portanto 100
1. 200 mil milimetros
2. 200 mil centimetros
3. 20x10^6 mm
4. 2x10^6 mm
3.A intensidade de uma corrente eletrica é expressa em Amperes (A). Podemos afirmar que 1 A corresponde a uma corrente de intensidade de:
Obs: 1C=6,25x10^18 eletrons.
a carga de 1 eletron vale: qe= 1,6x10^-19 C
1. 1,6x10^19 eletrons por segundo
2. 6,25x10^18 eletrons por segundo
3. 6,25x10^18 eletrons por hora
4. 1,6x10^18 eletrons por segundo
4.Entre as extremidades de um fio é aplicada uma tensão de 1,5 V. A intensidade da corrente resultante é de 75 mA. Podemos afirmar que a resistencia eetrica e a condutancia eletrica valem respectivamente:
1. 200 Ohms e 5 mS
2. 2 Ohms e 500 mS
3. 20 Ohms e 50 mS
4. 2000 Ohms e 500 uS
5.Uma tensão de 1,5 V é aplicada no resistor. Podemos afirmar que a intensidade da corrente resultante é:
1. 1,5 mA
2. 15 mA
3. 150 mA
4. 1,5 A
6.A potencia dissipada em uma resistencia é 15 W quando ligada a uma bateria de 12 V. O valor da resistencia é:
1. 0,75 Ohms
2. 1,25 Ohms
3. 9,6 Ohms
4. 12 Ohms
7.Uma bateria dem capacidade de 35 Ah. Podemos afirmar que a quantidade de Coulombs que pode armazenar é:
1. 126000 C
2. 35 C
3. 12600 C
4. Todas estão erradas
8.No circuito, o potenciometro AB é constituido de um fio de 40 cm de comprimento. Podemos afirmar que a resistencia total do potenciometro vale:
1. 1 Ohm
2. 2 Ohms
3. 3 Ohms
4. 4 Ohms
9.Sejam as afirmativas:
A - A corrente convencional sai do pólo positivo da bateria percorre o circuito e volta para a bateria pelo pólo negativo
B - Se uma corrente tem intensidade de 2 A significa que pelo condutor passam 2 C de carga a cada segundo.
C - Um voltimetro deve ser ligado em serie com um circuito pois a sua resistencia interna é nula.
D - Um amperimetro deve ser ligado em serie com um circuito pois a sua resistencia interna é nula.
1. Todas estão corretas
2. Estão erradas A e B
3. Estão corretas A, B e D
4. Estão corretas C e D
10. Com relação ao circuito para que a lâmpada acenda será necessário que:
1. Os três interruptores sejam ligados.
2. Que o interruptor 1 e o 2 sejam ligados.
3. Que o interruptor 1 seja ligados.
4. A lâmpada queimará se forem colocados 3 interruptores como no circuito.

Figuras

Questão1

Questão5

Questão8

Questão10

Qualquer dúvida consulte o capítulo 3.4 do livro Analise de Circuitos em Corrente Continua - Romulo O. Albuquerque - Editora Erica
