Segunda lei OHM

Utilidades
Calculando com a Segunda Lei de OHM

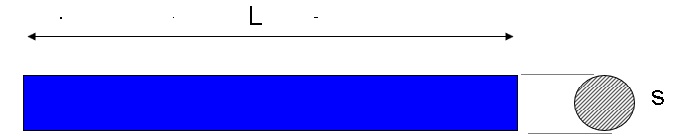

A resistência de um condutor  depende de suas dimensões (área da secção   e comprimento)  e  do material de que é feito.  Dado um  condutor de área de secção transversal constante S,   homogêneo (mesmo material em todos os pontos) e de comprimento L  A sua resistencia pode ser calculada por:



onde r(letra grega Rô) é uma constante física, característica  do material  chamada de resistividade  e cuja unidade é

W.m    ou



L é o comprimento do condutor expresso em metros (m)
S é a area da secção transversal  expressa em m2  ou mm2
R é a resistencia do condutor expressa em Ohms (Ω)

Voce pode calcular com o quadro a seguir, qualquer uma das grandesas da expressão quando forem especificadas as outras 3.
Exemplo: Calcular a resistencia de um fio de aluminio de 300m de comprimento , 3.14mm^2.
Dado a resistividade do AL     igual 0.0028 W.mm^2/m.                                                                            R: 2.67 Ohms
Experimente Entrar com a resistencia, resistividade e area da secção e calcule o comprimento.
xxxxxxxxxxxxxxxxxxxxxxxxx

Copyright 2015. All rights reserved.
Voltar para o conteúdo | Voltar para o Menu principal

Resistividade
 (
Ohms.mm2/m)

Area
 S (mm
2)

Resistencia
R(
Ohms)

Comprimento
L (m)

Zere o calculador antes de começar nova operação
