Indicador de Nivel Logico

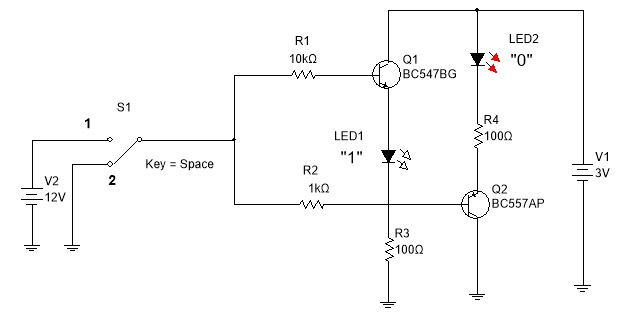

No circuito, se a chave estiver na posição 1 o transistor Q1 satura e o transistor Q2 corta. Acende o LED1 (verde) e o LED2 (vermelho) apaga. Se a chave muda para a posição 2 o transistor Q1 corta e o transistor Q2 satura acendendo o LED2 (vermelho) e apagando o LED1(verde).

Arquivo Multisim Live
