Detetor de Passagem no Zero
Educacional > Circuitos e aplicações
Detetor de Passagem por Zero
Faça uma doação R$ 1,00 R$, 2,00 R$ 5,00 ou no valor que puder e ajude a manter o site ativo. Use a chave. Mesmo email para tirar duvidas.
Chave Pix: romulo.oliveira.albuquerque@gmail.com
No circuito da Figura 1a se a tensão de entrada, Ve, for maior que aproximadamente 2,1V em modulo o tranistor satura fazendo VCE=0V. Se por outro lado se Ve for menor do que 2,1V, em modulo, o transistor corta fazendo VCE=12V. O circuito gera um pulso de 12V toda vez que a tensão de entrada estiver entre -2,1V<Ve<2,1V, Figura 1b. Clique na Figura para fazer download do arquivo Multisim14.
Link para Multisim Live
( a )

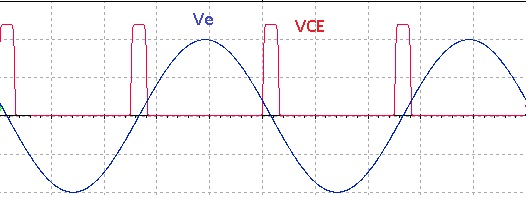

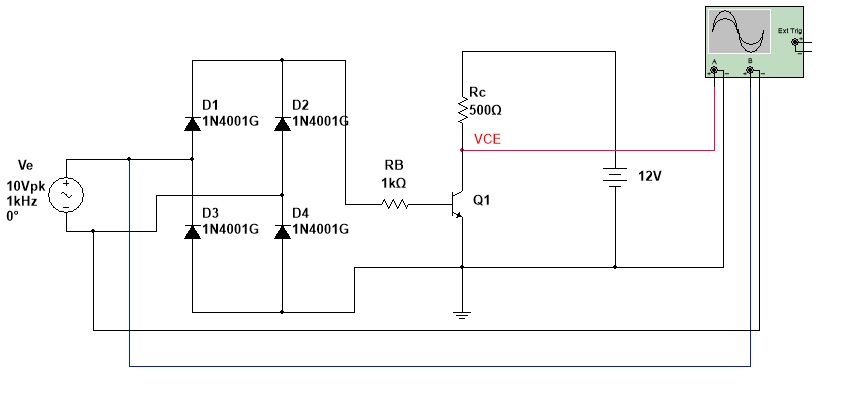

Figura 1 - Detetor de cruzamento de zero ( a ) circuito ( b ) Formas de onda
