Biestavel com SCR
Educacional > Circuitos e aplicações
Biestavel com SCRFaça uma doação R$ 1,00 R$, 2,00 R$ 5,00 ou no valor que puder e ajude a manter o site ativo. Use a chave. Mesmo email para tirar duvidas.Chave Pix: romulo.oliveira.albuquerque@gmail.com
O circuito da Figura 1 mostra um biestavem (tem dois estados estaveis) com SCR. O objetivo é disparar um dos SCR atraves de uma das chaves.
Clique na Figura 1 para obter o arquivo

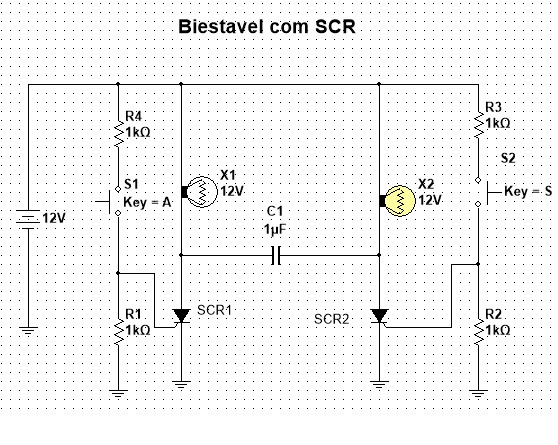

Figura 1 - Biestavel com SCR
Por exemplo o SCR1 é disparado quando a chave S1 for pressionada momentaneamente. Nessas condições SCR1 dispara e o SCR2 corta. Capacitor se carrega com a polaridade indicada na Figura 2.

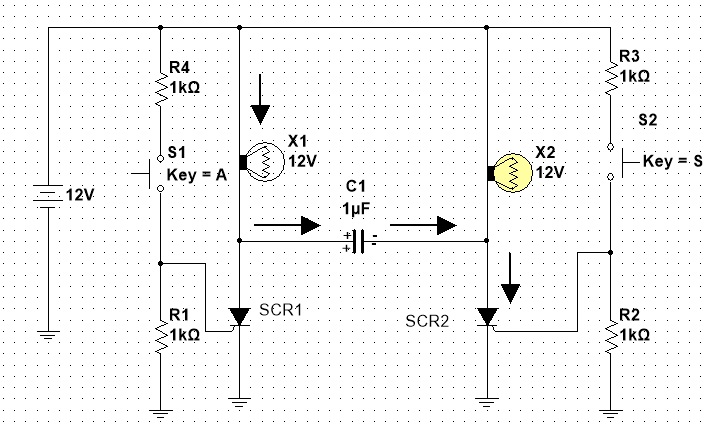

Figura 2 - SCR1 disparado e SCR2 cortado - C1 se carrega com a polaridade indicada na Figura 2
Quando a chave S2 for pressionada o SCR2 dispara, aterrando o terminal positivo do capacitor C1 e isso força o corte do SCR2

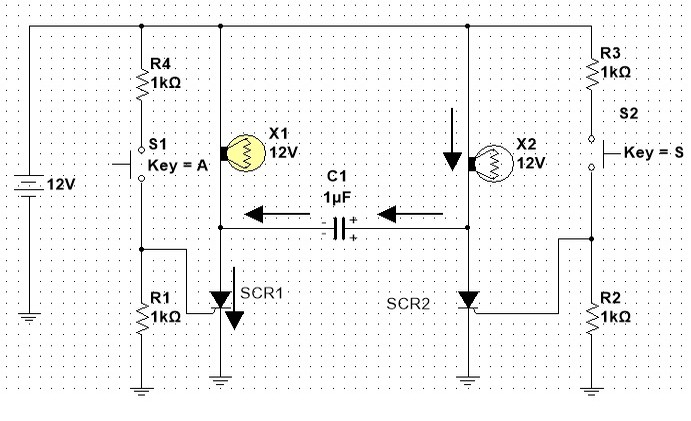

Figura 3 - Disparando o SCR2 e forçando o corte do SCR1
Arquivo Multisim On Line
Observe a polaridade do capacitor C1. Essa polaridade forçará o corte do SCR2 quando o SCR1 disparar.
Arquivo Multisim Live
