Curso  Falstad

Aula    01: Introdução

Prof. Me. Rômulo Oliveira Albuquerque

1. Introdução

    O Falstad é um simulador  de  circuitos  baseado   no JAVA. O  objetivo deste curso não  é esgotar o assunto   sobre este simulador,  mas antes  dar  uma idéia   geral sobre o mesmo permitindo a sua  utilização  em aplicações básicas. É desejável  que  o  leitor tenha    conhecimentos de eletricidade/eletrônica , mas não é condição  obrigatória. . Este   programa  pode ser encontrado gratuitamente  em download

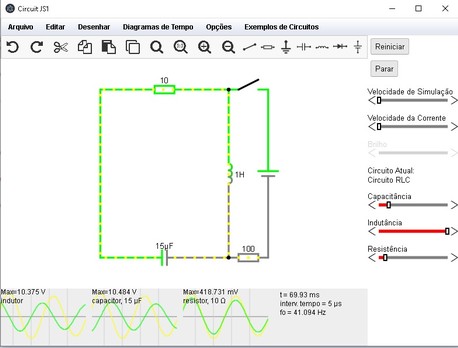

A tela de apresentação é mostrada na Figura 1a.  Essa é a tela padrão quando voce abre o Falstad. Caso deseje fundo branco(aconselho, principalmente se for imprimi), vá em Opções>>Fundo de Tela Branco, Figura 1b


                                              ( a )                                                                                                                                                                   ( b )
Figura 1   Tela inicial (a ) fundo preto ( b ) Fundo branco

Antes de mostrar como construir e simular um circuito, mostremos o Menu Principal e sub menus, Figura2.

Figura 2  Menu Principal

Clicando em Arquivos

Arquivos: Novo Circuito  Voce abre uma tela limpa preparada para construir um novo cicuito
                  Abrir Circuito   Voce abre um circuito salvo
                  Salvar Como   voce salva o arquivo atual com outro nome
                  Exportar  como Link, Voce cira um link para o seu circuito. otras pessoas podem acessar o seu circuito.

                  Eu uso muito isso. Exemplo

      OBS: somente serão mostrados os itens mais usados

Editar:   Duplicar  Duplica o obletoseleciona=Ctrl C +Ctrl+V

              Selecionar Tudo  Quando selecionado  voce pode copiar um circuito inteiro e colar em outra posição

Desenhar: Inserir Conexão Eletrica: Insere um fio quando voce arrasta ocursor do mouse pela tela. Experimente.

                   Inserir um resistor: Insere um resistor quando arrastar o cursor do mouse em qualquer direção.Experimente
                   Componente passivo: Insere um capacitor, indutor, chave.........etc, ao arrastar o cursor do mouse em qualquer direção.Experimente.

                   Entradas e Fontes:  Insere terra (ground), Fonte de tensão CC, Fonte de tensão CA...........etc. ao arrastar o cursor do mouse em qualquer direção.Experimente.

                   Saidas e rotulo:  Insere LEd, Lampada, Texto, Voltimetro, Amperimetro, Ohmimetro, ............etc, ao arrasta o cursor do mouse entre dois pontos.Experimente

                   Componentes Ativos: Insere Diodo, transistor (NPN ou PNP), MOSFET (Canal N ou P), JFET, SCR, TRIAC, UJT...........etc, ao arrastar o cursor do mouse.Experimente

                   Blocos de Componentes Ativos: Insere Amplificador Operaciona Ideal e real, Acoplador otico, LM317..........etc, ao arrastar cursor do mouse.Experimente.

               Portas Logicas, Entradas e Saidas:  Inversor, NAND, AND, NOR, Entrada logica, ............etc. Experimente.

               CIs Digitais: Insere componentes digitais F.F. Display de 7 segmentos, DEcoder de 7 segmentos, MUX, DEMUX, .............etc. Experimente

               CIs Analogicos e HIbridos: Insere   CI 555, Conversores DAC e  ADC............etc. Experimente.

              Subcircuito: Insere um subcircuito padrão que voce pode Salvar como.



Diagrama de Tempo: Será explicado quando voce estudar circuito mostrabdo formas de onda de tensão e/ou corrente.

Opções: Por exemplo como voce quer mostrar o simbolo do resistror? Como voce quer o fundo da tels, preto ou branco? Experimente.

Exemplos de Circuitos:  São alguns exemplos de circuito prontos tais como Circuitos com 555,  Filtros Passivos, Filtros ativos, Transistor. Experimente

A Barra de Ferramentas (Toolbar):

Permite  obter alguns componentes  direto da Barra de Ferramentas. Caso a mesma na apareça  vá em  Opções>>>>>ToolBar
