Curso CI 555
Aula 02: CI 555 como monooestavel
Aula 02: CI 555 como monooestavel
1 Operação Monoestavel
Como sabemos um monoestavel é um circuito que tem um estado estável e um estado instável, isto é, ligada a alimentação o circuito irá para o estado estável ai permanecendo até que uma ação externa o leve para outra situação na qual permanecerá por um tempo definido (Ti). Após o termino desse tempo o circuito voltará sozinho para o estado estável. Um circuito monoestavel muito conhecido é um temporizador ou timer muito utilizado no nosso dia a dia.
A Figura 1a mostra o circuito generico de um monoestavel e a Figura 1b mostra o mesmo circuito da Figura 1a com os dispositivos internos.
Funcionamento
Na Figura 1a, ligada a alimentação a saida vai para estado estavel, Vsaida=0. Pressionando a chave D (Disparo), momentaneamente, o monoestavel dispara, impondo Vsaida= Vcc. Apos um intervalo de tempo Ti= 1,1.R.C a saida volta novamente para zero.
Caso se deseje desligar a temporização antes do final, basta pressionar momentaneamente a chave R (Reset) que a saida voltará para zero.
( a ) ( b )

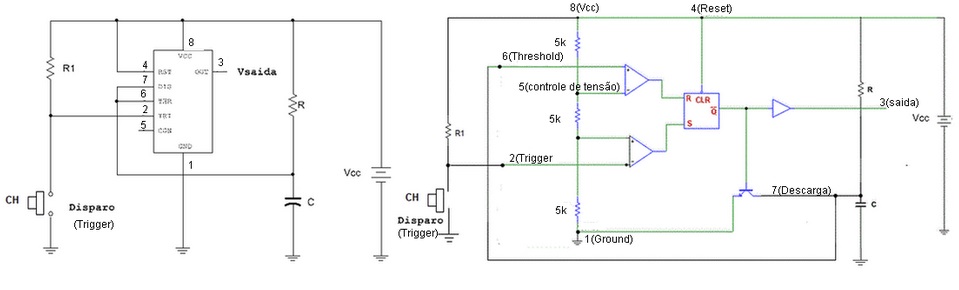

Figura 1 - CI 555 como monoestavel ( a ) circuito ( b ) circuito com diagrama de blocos interno
Operação
Inicialmente, com o capacitor descarregado, VC = 0 = V6, R =0 e como a chave esta aberta V2 = Vcc e portanto S=0, o que mantém o estado do FF. A única forma de se ter uma condição estável é se
=1 desta forma C não consegue se carregar pois o transistor está saturado.
=1 desta forma C não consegue se carregar pois o transistor está saturado. Ao pressionar CH, a tensão no pino 2 vai a zero, nestas condições é imposto S=1 e como R = 0 é imposto Q=1 (=0) cortando o TR e levando a saída a Vcc.
=0) cortando o TR e levando a saída a Vcc.| A partir desse instante C começa a se carregar através de R. Quando |  | será imposto R = 1 e S = 0 e portanto Q=0 e =1 | |
fazendo o TR saturar e descarregando rapidamente o capacitor C através do TR.

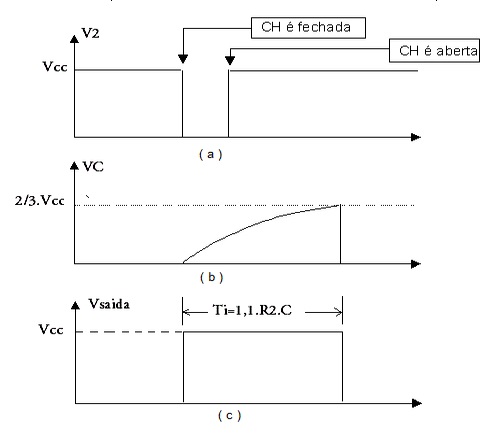

Figura 2 - Monoestavel com 555 ( a ) Graficos da tensão no pino 2 ( b ) tensão em C ( c ) tensão na saida
A duração do estado instável é calculada por: Ti =1,1.R.C
2 Temporizador
É uma aplicação do monoestavel que permite temporizar uma carga de um Tmin a um TMáx, variando um potenciômetro RV. Na Figura 3 CH1 inicia a temporização e a chave CH2 permite desligar (resetar) a carga antes do tempo Ti . Com os valores dados os tempos serão :
Tmin = 1,1.50.103.100.10-6 = 5,5 s
Tmin = 1,1.50.103.100.10-6 = 5,5 s
TMáx = 1,1.100.103.100.10-6 = 11 s
A temporização pode variar portanto de 5,5 s a 11 s.

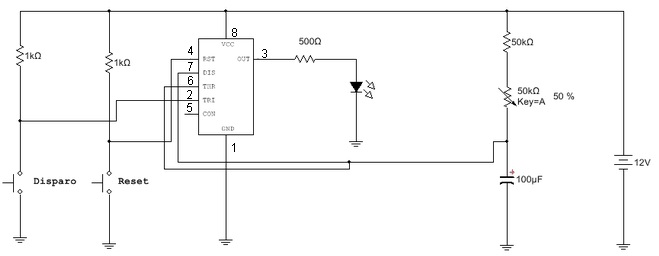

Figura 3 - Monoestavel como temporizador - Construa e simule seu circuito aqui
Na saida (pino 3) pode ser ligado um relé, contanto que a corrente não exceda 200 mA que é a maxima corrente na saida do 555. Pode ser ligado tambem um TRIAC com a mesma condição.
3. Divisor de Freqüências
Se for aplicado na entrada (pino 2) de um monoestavel que tem um tempo instavel Ti uma onda quadrada de freqüência fe , pode-se obter na saída um sinal de freqüência fs = fe/n , onde n é um número inteiro. Na Figura 3 o primeiro 555 funciona como astável gerando a forma de onda a ser dividida e o segundo 555 é monoestavel com tempo Ti ajustado para uma divisão por 3.

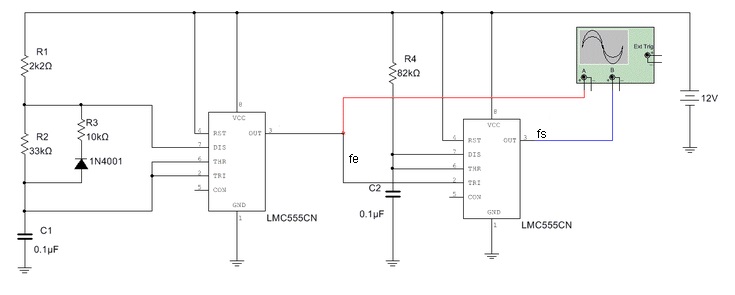

Figura 4 - Monoestavel como divisor de frequencias - Construa e simule seu circuito aqui
Fonte: Multisim V.14
Fonte: Multisim V.14
4. Experiencia: Temporizador
4.1. Abra o arquivo Exp555_06_temporizador e identifique o circuito da Figura 5. Inicie a simulação medindo os tempos maximo (tmax) e minimo (tmin) de temporização. Anote e compare com os valores calculados.
Calculados: tmax=___________ tmin=___________
Medidos: tmax=___________ tmin=___________
Atenção: Use o osciloscopio par medir os tempos e não um cronometro ou relogio.
Atenção: Use o osciloscopio par medir os tempos e não um cronometro ou relogio.
Arquivo Multisim Live Arquivo Tinkercad Arquivo Falstad

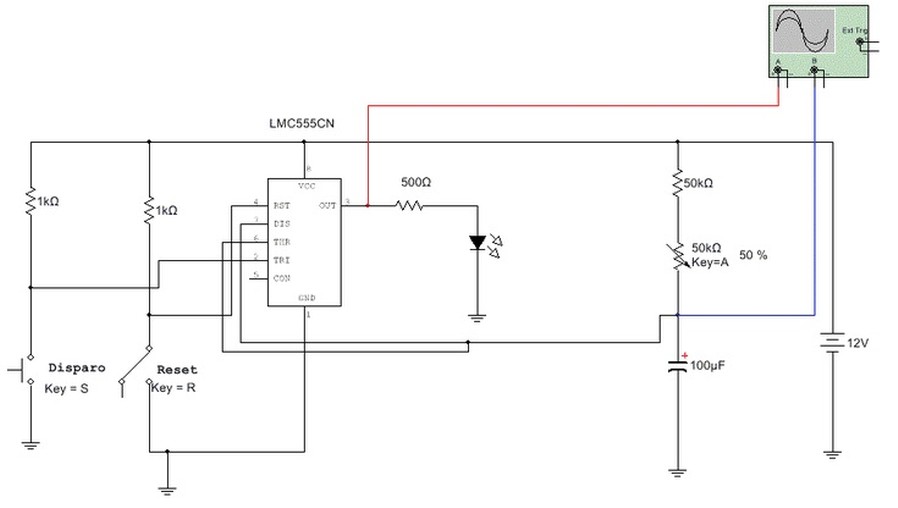

Figura 5 - Temporizador com 555 para experiencia - Construa e simule seu circuito aqui
4.2. Escreva suas conclusões.
5. Experiencia: Monoestavel como divisor de frequencia
5.1.Abra o arquivo Exp555_07_Monoestavel_como_divisor_de_frequencia e identifique o circuito da Figura 6. Inicie a simulação e meça o periodo da forma de onda nos pontos Ae B. Qual a relação entre as suas frequencias fB/fA?
TA=______________ TB=____________ fB/fA=____________

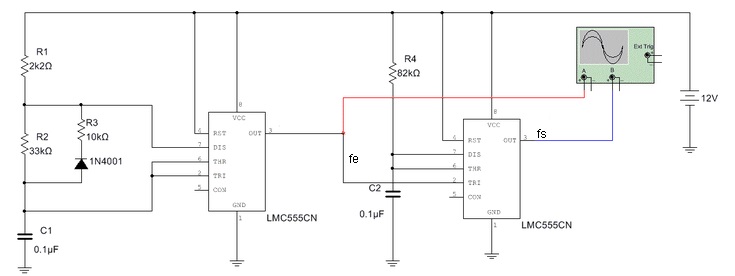

Figura 6 - Monoestavel como divisor de frequencias
Fonte: Multisim V.14
5.2. Escreva as suas conclusões.
6.1. . Abra o arquivo exp555_08_Temporizador_com_TRIAC e identifique o circuito da Figura 7. Inicie a simulação medindo o tempo que a lampada fica acesa. Anote e compare com o valor calculado.
Calculado: t=___________
Medido: t=___________
Obs: Não meça o tempo com relogio, use o oosciloscopio para medir Ti.

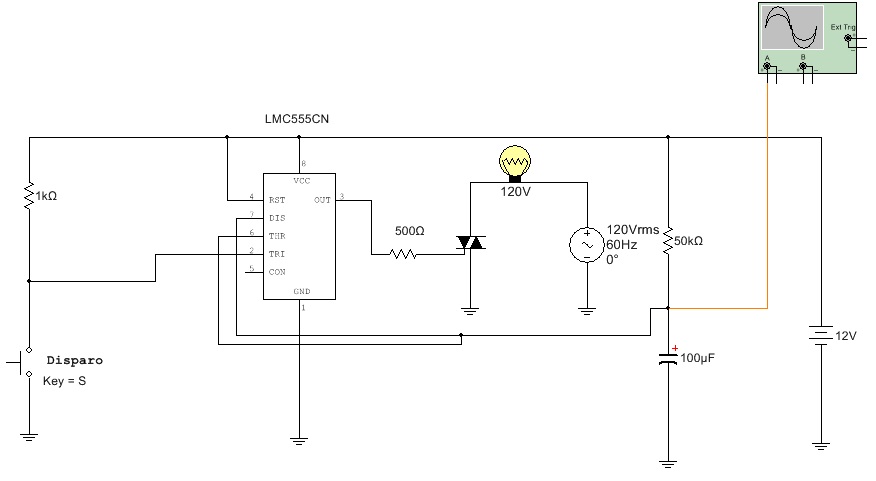

Figura 7 - Temporizador com 555 e TRIAC
Arquivo Falstad
6.2. Escreva as suas conclusões.
7.1. Abra o arquivo exp555_09_Temporizador_com_RELE e identifique o circuito da Figura 8. Inicie a simulação medindo o tempo que a lampada fica acesa. Anote e compare com o valor calculado.
Calculado: t=___________
Medido: t=___________
Arquivo Multisim Live
Arquivo Falstad

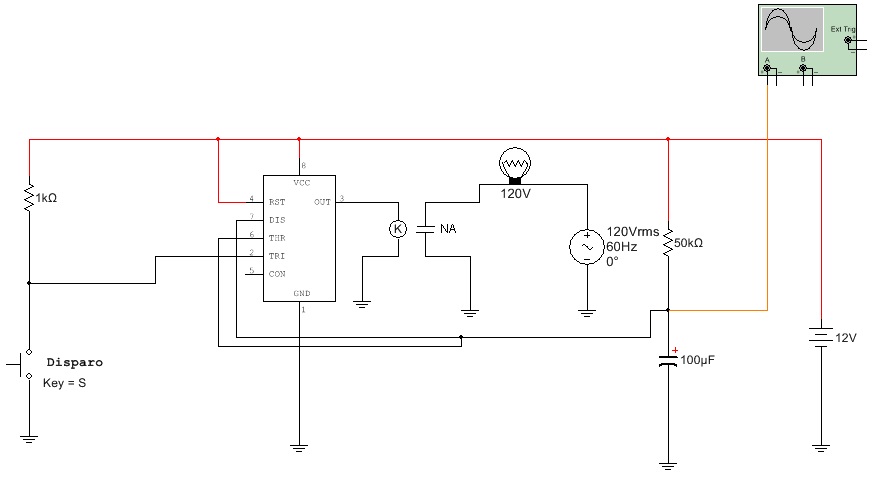

Figura 8 - Temporizador com 555 e Relé - Construa e simule seu circuito aqui
7.2. Escreva as suas conclusões.
