Educacional > Cursos > Multisim On Line
A Analise DC determina o ponto de operação (ponto quiescente) de um circuito. Quando essa analise é executada, as fontes AC são zeradas e os capacitores são colocados em aberto e os indutores são colocados em curto circuito e os resultados serão armazenados para futuras analises (Post Processor).
Lembrando que as principais analises usando diretamente o SPICE são:
- Analise DC (DC Operating Point);
- Analise AC (AC Analysis);
- Analise Transiente (Transient Analysis).
Obs: A analise Interactive é basicamente a Analise DC com a adição de interfaces.
Para mostrar a analise DC Op seja o exemplo, amplificador emissor comum. Seja o circuito da Figura 1 (ver sobre em amplificador emissor comum), para o qual desejamos determinar os valores quiescentes (tensões e correntes continuas). Os calculos podem ser feitos antes para em seguida serem checados os valores. Os resultados serão mostrados e tambem tabulados (apos simulação abra o Grapher) no caso dessa analise.

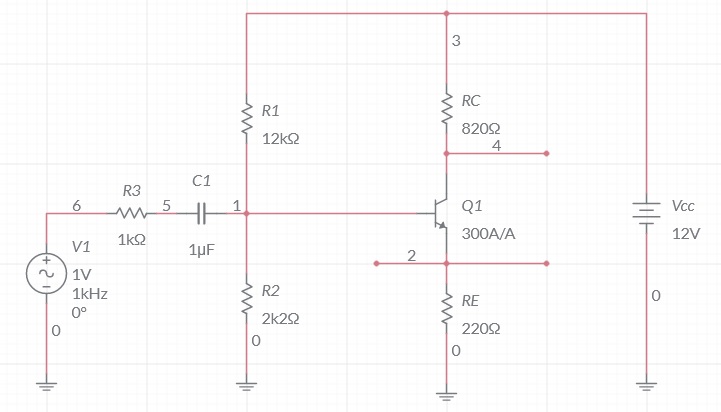

Figura 1 - Circuito para analise DC Op - Polarização por divisor de tensão
Após a execução da analise DC Op os resultados serão mostrados no circuito (Probes) e em uma tabela no Grapher, Figura 2.
( a ) ( b )

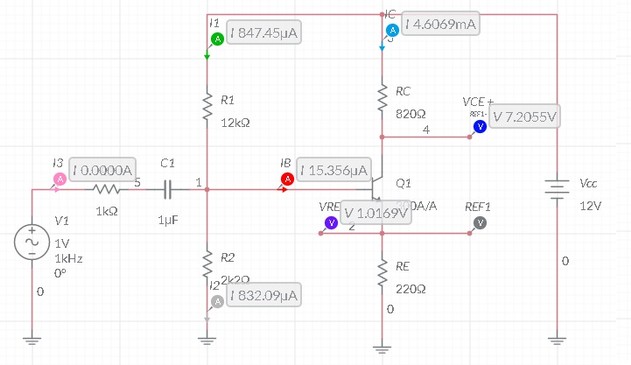

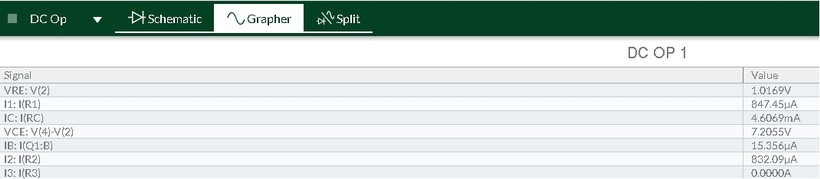

Figura 2 - Circuito após analise DC Op ( a ) Valores dos probes no circuito ( b ) Valores tabulados no Grapher
Arquivo Multisim Live - Amplificador emissor comum
OBS: Antes de efetuar a simulação tente resolver o circuito
Um exemplo mais simples. Divisor de tensão. A Figura 3a mostra um divisor de tensão sem carga e a Figfura 3b o mesmo circuito com carga. Simule para varios valores de RL para ver o efeito de ter uma carga em um circuito.
( a ) ( b )

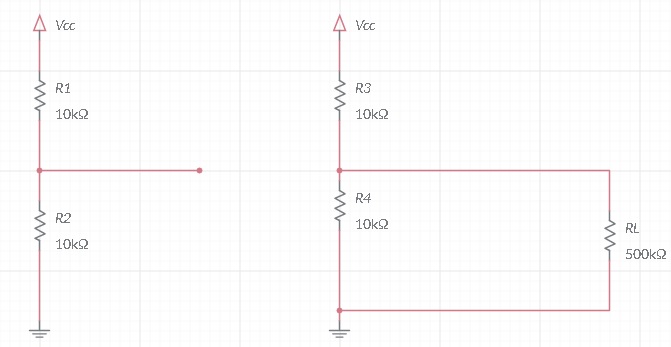

Figura 3 - Circuito para analise DC Op ( a ) Divisor de tensão sem carga ( b ) Divisor de tensão sem carga
Figura 3 - Circuito para analise DC Op ( a ) Divisor de tensão sem carga ( b ) Divisor de tensão sem carga
Arquivo Multisim Live - Divisor de Tensão com carga e sem carga

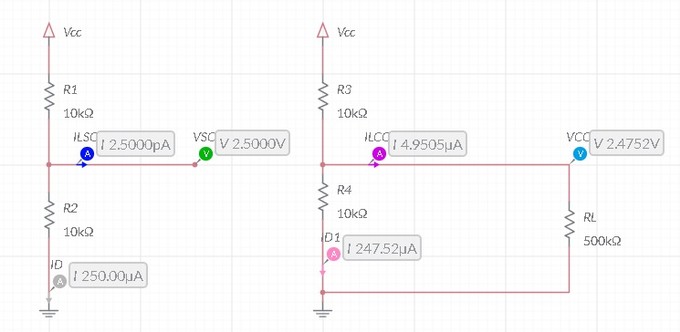

Após a execução da analise DC Op os resultados serão mostrados no circuito (Probes) e em uma tabela no Grapher, Figura 4.
( a ) ( b )
.
Arquivo Multisim Live

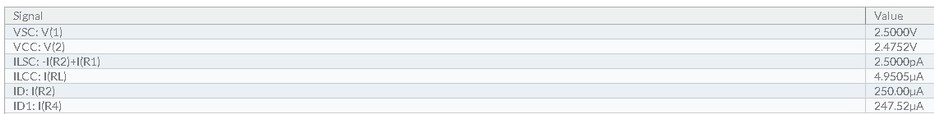

Figura 4 - Circuito após analise DC Op ( a ) Valores dos probes no circuito ( b ) Valores tabulados no Grapher
Arquivo Multisim Live
Exercicios Propostos

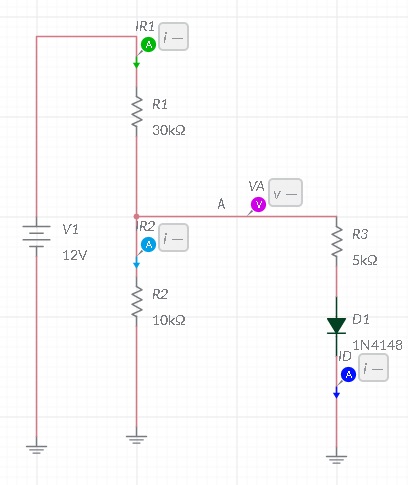

1) Execute uma analise DC Op para determinar a corrente IR1,IR2, ID e a tensão VA usando uma Analise DC OP.
.Arquivo Multisim Live

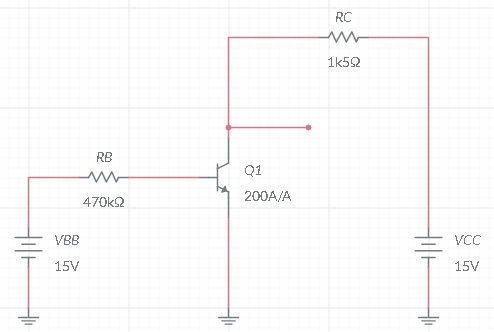

2) a) Calcule IB, IC e VCE no circuito. Considerar VBE=0,7V e beta=200.
b)Monte o circuito no Multisim Live e atraves de uma analise DC Op
b)Monte o circuito no Multisim Live e atraves de uma analise DC Op
Arquivo Multisim Live

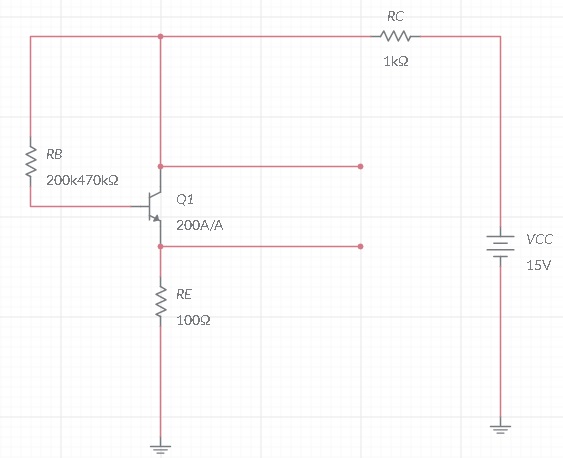

3) a) Calcule IB, IC e VCE no circuito. Considerar VBE=0,7V e beta=200.
b)Monte o circuito no Multisim Live e atraves de uma analise DC Op
Arquivo Multisim Live
