Componentes Digitais

Aula Anterior Indice de Aulas Proxima Aula

Como voce já notou, a biblioteca (componentes) é muito limitada, sendo mais limitada em componentes digitais. Os principais componentes são as portas logicas que são encontradas na ultima caixa.

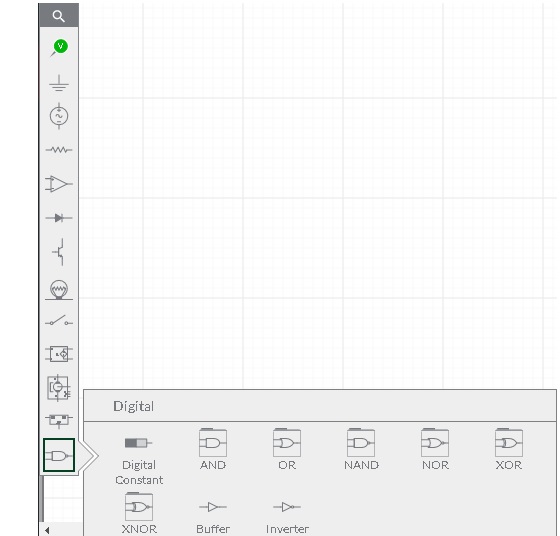

Figura 1 - A caixa de componentes digitais

O componente Digital Constant é na realidade um elemento de entrada que permite fornecer um nivel 0 (0V) ou 1 (3,3V ou 5). Se voce der duplo clique na area de trabalho em Logic Levels escolha entre 3,3V ou 5V para o nivel 1. As portas tem 2, 3, 4,5,6,7 ou 8 entradas. Para inserir uma porta arraste-a para a area de trabalho. Pode dar um pouco de trabalho para portas de duas entradas.

Alguns componentes que não existem na biblioteca obtenho indo em Public Circuits e no Search colocando o nome do componente. Por exemplo Flip Flop JK não tem na biblioteca.

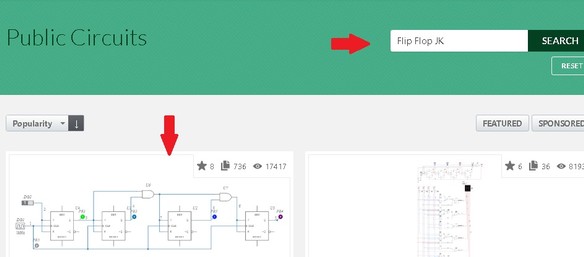

Figura 2 - Obtendo componente que não existe na biblioteca

Voce usa Salvar como, por exemplo nomeando de FFJK, deixando somente um componente. Quando quiser montar um circuito. Abre o arquivo FFJK, constroi o seu circuito (por exemplo um contador) salvando com outro nome.

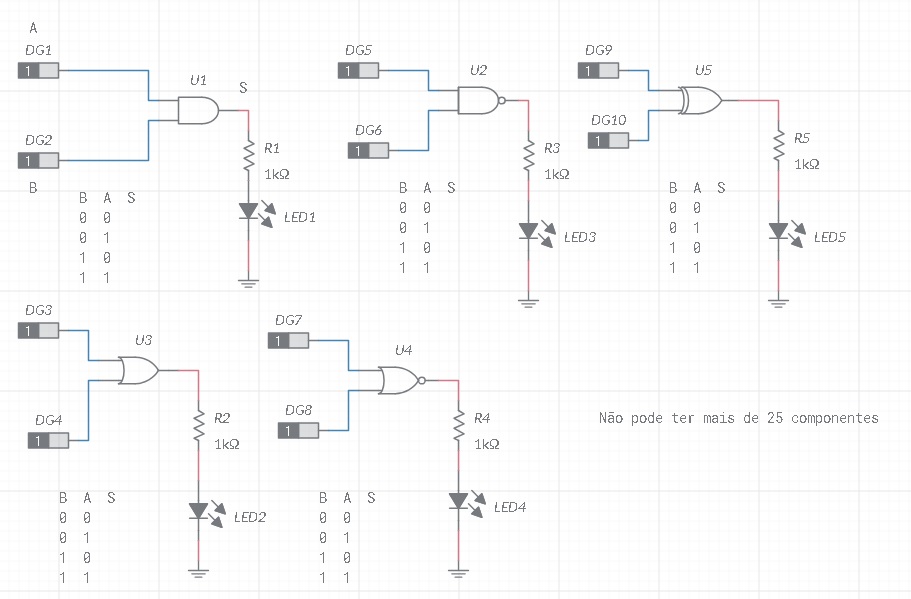

Verifique o funcionamento das principais portas logicas, Figura3.

Figura 3 - Portas Logicas basicas

OBS: Falta 1 porta logica basica pois o numero de componente é no maximo 25

Arquivo Multisim - Portas logicas basicas
