msm7modulo2aula006

Educacional > Cursos > Multisim7
MultiSIM 14
Aula 06:  Mais Componentes Eletrônicos

Transistores
            Transistores são obtidos na Caixa Transistors (a quarta caixa da esquerda para a direita).
Nesta caixa encontramos transistores  bipolares e de transistores efeito de campo (MOS e JFET). Para editar os parâmetros  de um transistor o procedimento é idêntico ao usado para mudar  a corrente reversa de saturação do diodo.  A Figura 1 mostra a janela com a caixa de componentes Transistors.

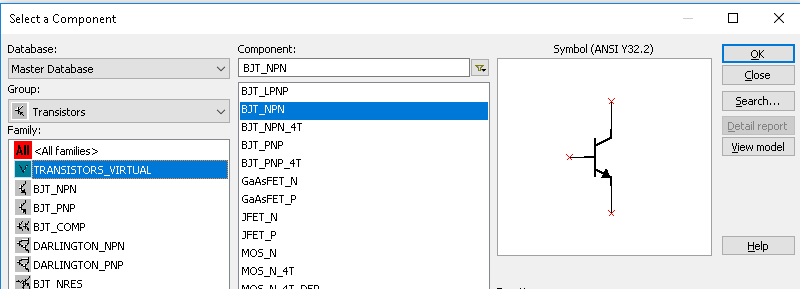

Figura 1 - Janela de Edição do Modelo - Mudando  o beta do transistor

Para mudar o beta (b) de um transistor dê duplo clique no transistor  se abrirá a janela BJT_NPN VIRTUAL, Figura 2.  Obs: O beta aparece com BF

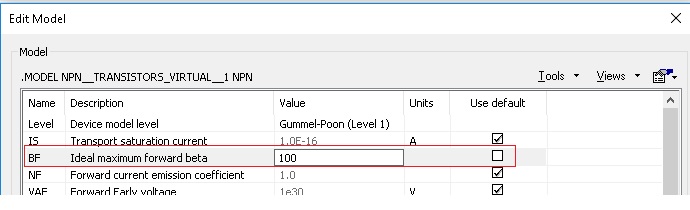

Figura 2 - Janela transistor virtual.  Como Editar o modelo do transistor

Mude para o valor desejado, por exemplo 200.



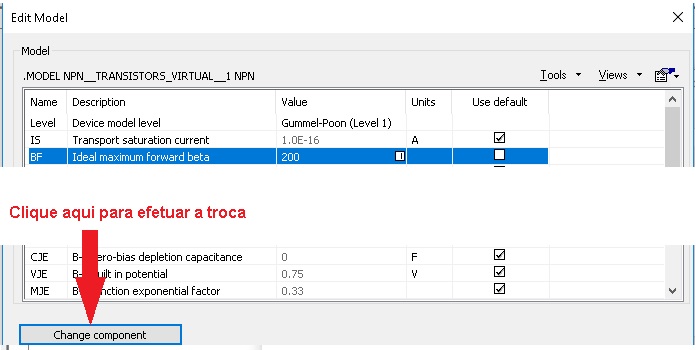

Figura 3 -  Beta trocado

Observe que o beta (aparece como BF (ideal maximum forward beta) e com valor padrão de 100. Clique no valor e  troque por 200.

      Caso você deseje mudar somente o transistor que está na área de trabalho clique em  Mudar Parte do Modelo (Change Part Model), caso deseje mudar para todos os transistores, deste modelo, colocados na área de trabalho, clique em Mudar Todos os Modelos (Change All Models). Para voltar para os valores originais clique em Restaurar (Restore). O circuito da Figura 4 mostra um circuito com o transistor com os parâmetros da Figura 3.

O Retificador Controlado de Si (SCR)
     O SCR (Silicon Controlled  Rectifier - Retificador Controlado de Si) se encontra na caixa de componentes Diodos (Diodes). A  Figura 4 apresenta um circuito com um  SCR  operando em CC. A chave D dispara o SCR e a chave R   ou Z desligam (reseta) o SCR. Experimente.

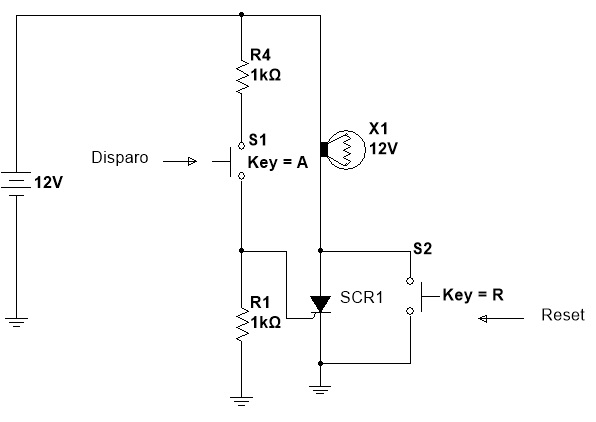

Figura 4  - Retificador Controlado de Si (SCR) em CC

        As chaves se encontram  se encontram em Place Eletromechanical (colocar Eletromecânicos) >> Supplementary Switches>>> PB_NO ( Push Bottom Normal Aberto) e PB_NO (normal aberto). Dê duplo clique para  mudar a chave(Key) de acionamento..

O Diodo Emissor de Luz (LED)
O LED (Light Emmiter Diode - Diodo Emissor de Luz)  se encontram na  caixa Diode. Existem diversos tipos de  diodo emissor de luz em função  da radiação (cor) que emitem. A figura 6 mostra um LED vermelho  polarizado diretamente.



Figura 5 -  Obtendo o LED


O LED funciona de forma parecida com o diodo, se o anodo for mais positivo que o catodo, o LED conduz corrente e acende, emitindo uma radiação (cor) que depende do LED. A Figura 6 mostra o LED (vermelho) polarizado diretamente e reversamente.




( a )                                                                                       ( b )

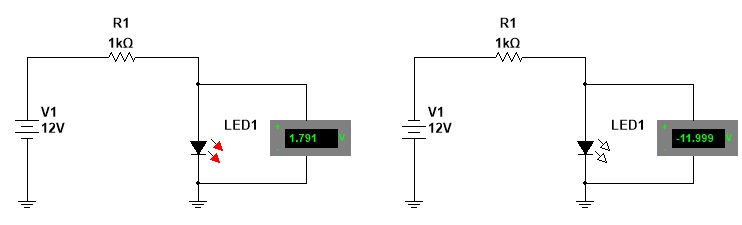

Figura 6 -  Polarizando o LED ( a ) diretamente  ( b ) reversamente

Diodo Zener
O diodo Zener ou diodo de referencia, são diodos projetados para operar na região de ruptura (polarização reversa - catodo positivo em relação anodo). São usados quando se deseja obter uma tensão constante, em fontes de alimentação, por exemplo. O Zener pode ser obtido na caixa Place Diode>> Zener. Para saber qual a tensão de operação, selecione o Zener e clique em View model, por exemplo o Zener 1N4736A tem uma tensão de Zener nominal de aproximadamente 6.8V.

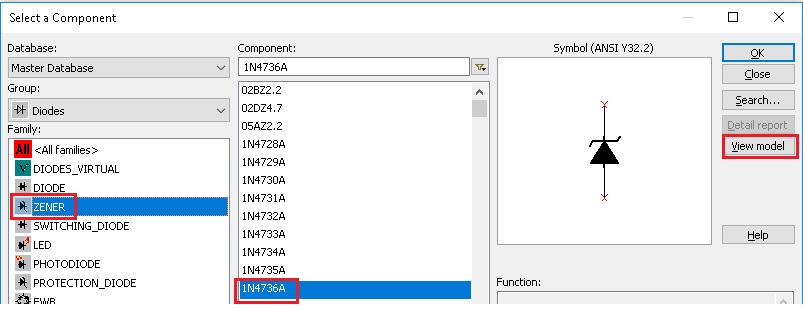

Figura 7 - Escolhendo um Zener

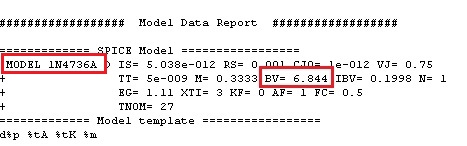

A Figura 8a mostra o modelo  do Zener 1N4736A apos clicar  em View model, e a Figura 8b mostra um circuito com o Zener polarizado adequadamente.


                                                                      ( a )                                                                                                 ( b )

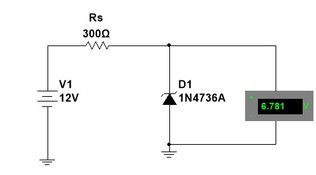

Figura 8 - ( a ) Modelo do Zener ( b ) Circuito com Zener
