Condutores Metálicos e Isolantes
Referencias
Analise de Circuitos em Corrente Continua - Rômulo O. Albuquerque - Editora Érica
Analise de Circuitos em Corrente Continua - Rômulo O. Albuquerque - Editora Érica
Introdução
Os materiais são classificados em condutores e isolantes com relação á capacidade de deixar passar uma corrente elétrica através deles.Uma corrente elétrica é uma movimentação ordenada de cargas elétricas. Nos metais as cargas que se movimentam são os elétrons livres. Nesses materiais a força de atração exercida pelo núcleo nos elétrons da ultima camada é muito pequena de forma que esses elétrons são livres (não estão presos ao núcleo). Desta forma em um metal, que não está submetido a uma tensão elétrica, os núcleos (que são fixos) estão imersos numa espécie de nuvem de elétrons (nuvem eletrônica) com os elétrons se movimentando de forma desordenada (em todas as direções).

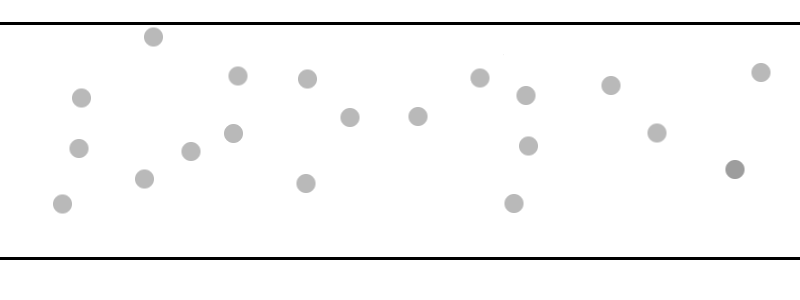

Figura 1 - Interior de um metal - nuvem eletrônica - movimentação caótica
Quando as extremidades do metal são submetidas a uma tensão (são ligadas a uma pilha por exemplo) o movimento passa a ser ordenado, os elétrons se deslocarão do terminal negativo para o terminal positivo teremos então uma corrente elétrica.

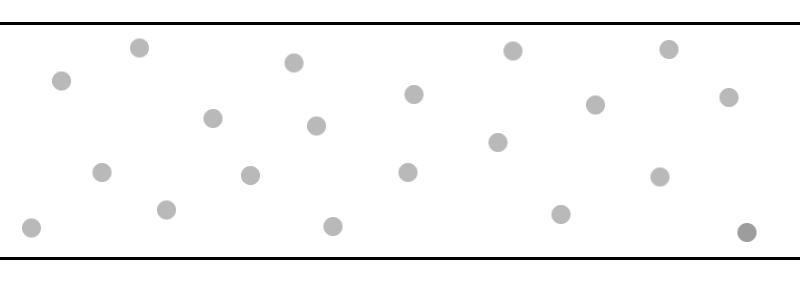

Figura 2 - Interior de um metal submetido a uma tensão elétrica (campo elétrico) - movimentação ordenada (corrente)
Portanto não esqueça! PARA EXISTIR CORRENTE ELETRICA ENTRE DOIS PONTOS, DEVE EXISTIR TENSÃO ELETRICA ENTRE ESSES DOIS PONTOS.
Isolantes
Os isolantes são tão importantes quanto os condutores. Um isolante não deixa passar corrente elétrica pois não tem elétrons livres.
Exemplos de isolantes são os plásticos, madeira, ar, borracha, fenolite, baquelite, porcelana, vidro, etc.
Quando você usa um interruptor basicamente, está ligando ou não um condutor ao outro. Quando o interruptor está aberto, entre os dois condutores existe ar (que é isolante) uma ação mecanica fecha ou abre o interruptor.
Exemplos de isolantes são os plásticos, madeira, ar, borracha, fenolite, baquelite, porcelana, vidro, etc.
Quando você usa um interruptor basicamente, está ligando ou não um condutor ao outro. Quando o interruptor está aberto, entre os dois condutores existe ar (que é isolante) uma ação mecanica fecha ou abre o interruptor.
( a ) ( b )
Figura 3 - Interruptor - ( a ) aberto ( b ) Fechado

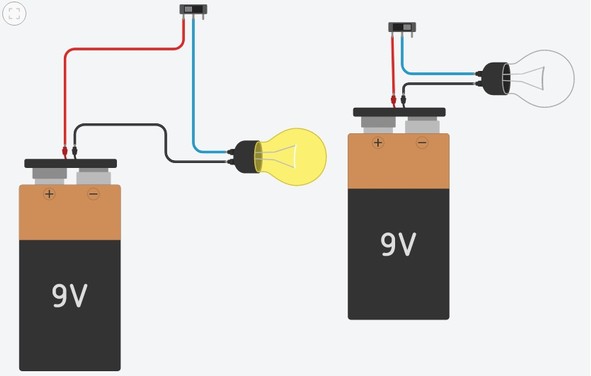

A Figura 4 mostra um circuito tipico:bateria, fios, interruptor e lampada. Voce conhece. A montagem é feita na Matriz de Pontos (protoboard). O interruptor é do tipo um polo e duas posições.
( a ) ( b )
Figura 4 - Circuito tipico ( a ) interruptor fechado ( b ) interruptor aberto
