 Eagle Lay Out Editor
 Aula 02: Abrindo o Programa
 Referencias


      Executando-se o programa, surge a tela  principal onde estão localizados os comandos básicos para criação  e abertura de projetos. A apresentação é semelhante a estrutura  utilizada pelo Windows Explorer, organizada em árvores de diretórios.
     Entre estes, destacamos o diretório  “Projects”, onde originalmente são armazenados os projetos em elaboração  ou já concluídos. Observe que originalmente já existem  3 diretórios disponíveis, sendo que os dois primeiros contém  exemplos de esquemas e placas prontas.

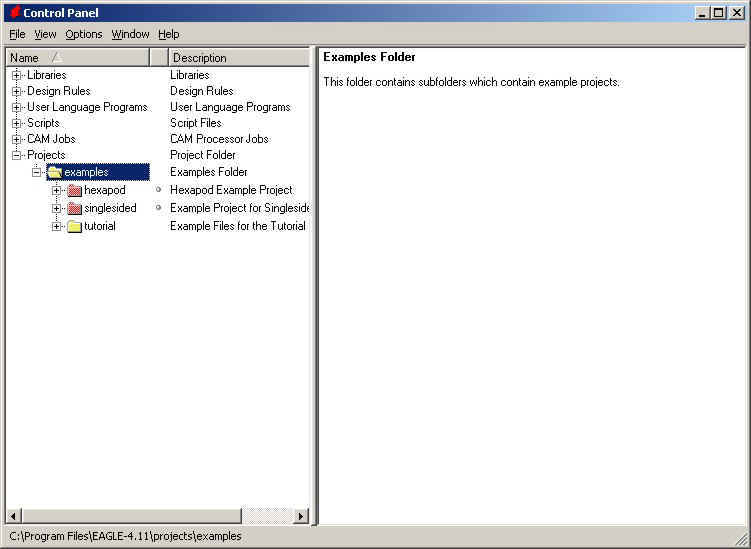

Figura 1  - Tela Painel de Controle - Pastas default


        Como iremos realizar o aprendizado sobre um exemplo prático,  inicialmente devemos criar um novo projeto para armazenarmos nossos trabalhos.  Para isto siga a seqüência de comandos mostrada na Figura 2.
 (File>>>New>> Project).

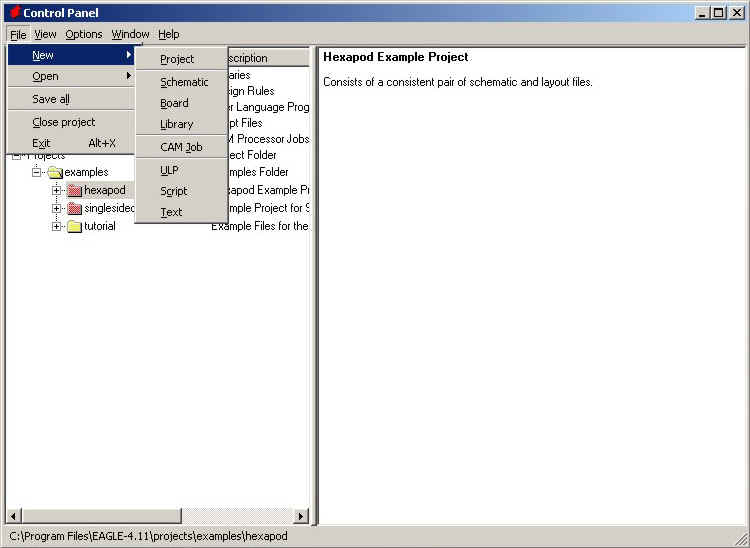

Figura 2 - Tela Painel de Controle - Criando pastas para um novo projeto

     Será acrescentado um novo projeto, para o qual vamos atribuir  o nome “Fonte”.
Observe à direita do nome, a frase “Empty Project”, indicando  que apesar do projeto já existir ainda não temos nenhum conteúdo,  ou seja, apenas a pasta foi criada.

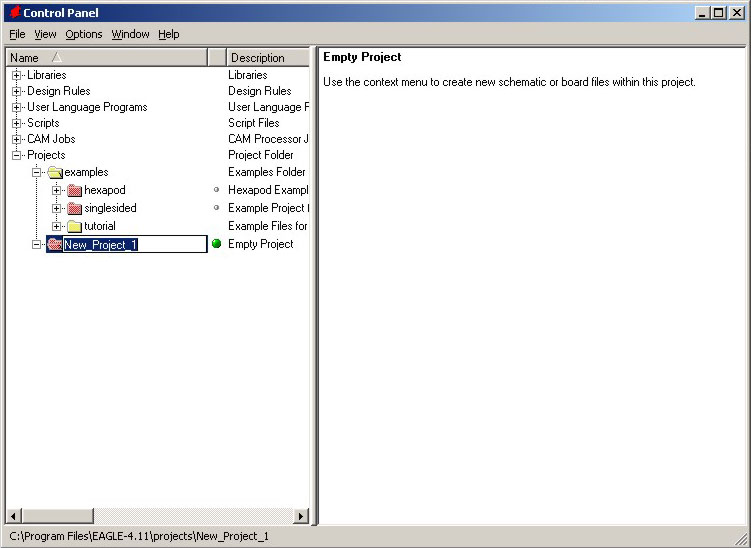

Figura  3 -  Tela Painel de Controle - Criando pastas para um novo projeto


Devemos então criar um novo esquema elétrico (New Schematic),  seguindo a seqüência mostrada na Figura 4.

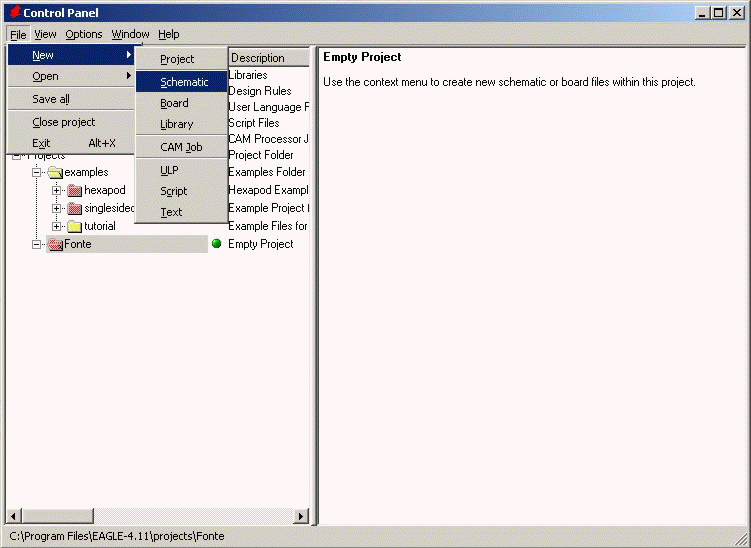

Figura 4 -   Tela Painel de Controle - Criando um novo esquema


Surge então uma tela adicional, com comandos e  funções específicas para o desenho do esquema. Esta será  nossa tela principal de trabalho.

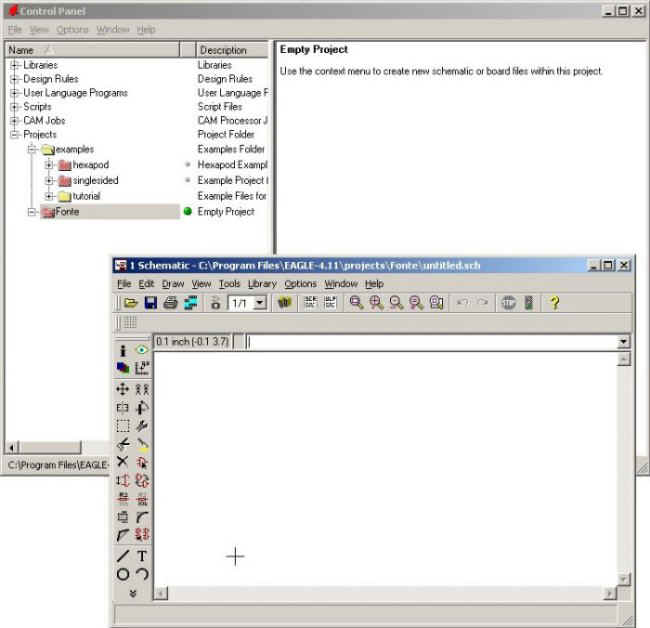

Figura 5 -  Tela Painel de  controle e Tela do novo esquematico

Como o  novo esquema ainda não tem nome, clique nos comandos “File >> Save”  e digite o nome “Fonte” para o nosso arquivo.

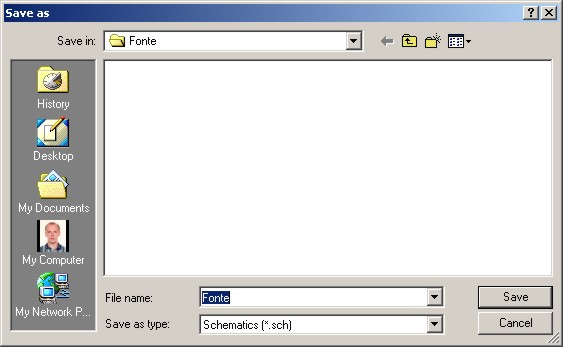

Figura 6: Nomeando o esquema  a ser criado


   A partir deste ponto iremos apresentar os principais  comandos, suas funções e como aplicá-los para a elaboração  do esquema elétrico de nossa fonte. Para isto vamos visualizar apenas  a tela do editor de esquemas.
   Exceto para os projetistas mais experientes, os  iniciantes podem achar conveniente a elaboração de um pequeno  rascunho em papel do projeto da fonte ou basear-se em algum projeto disponível  nas literaturas especializadas.
