Educacional > Cursos > Eletricidade em CA


Para cada teste assinale uma alternativa

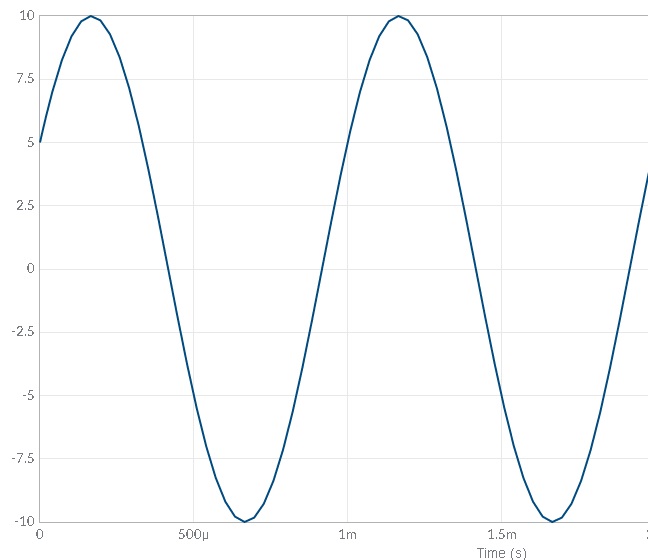

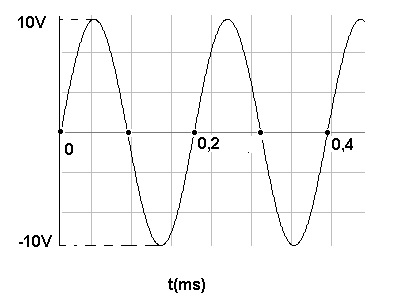

Observe com cuidado a   forma de onda,  se possível  anote os principais valores, e responda os testes de 1 a 7


1)  A forma de onda é :
a) Triangular          b) Senoidal    c)  Quadrada            d) Cossenoidal

2) O valor de pico a pico ( VPP) desta forma  de onda é :
a)  10 V       b)  5 V           d) 20 V            e) 7,07 V

3)  O valor eficaz desta forma de onda é :
a)  10 V        b) 5 V    d) 20 V       e) 7,07 V

4) O período desta forma de onda é
a) 0,1 ms      b) 0,2 ms     c)  0,3 ms      d) 0,4 ms

5) A freqüência desta forma de onda em , Hz,   é:
a)  100 Hz      b) 1000 Hz       c) 500 Hz           d) 5000 Hz

6) A freqüência angular desta forma de onda, em rd/s ,   é :
a) 200.p    b) 2000.p      c) 10.000.p      d) 1000.p

7) A expressão em função do tempo desta tensão  é :

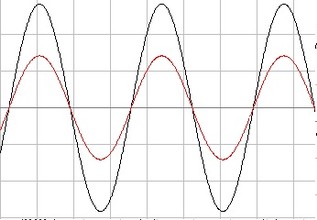

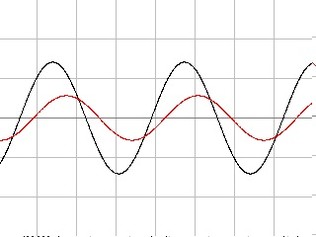

Observe  as formas de onda a seguir, e considerando que a forma de  onda  em vermelho é de corrente e a preta é da tensão.  Responda os testes de 8 a 10.


                                             Figura A                                                             Figura B                                                     Figura C
8) Qual dentre as figuras acima representa melhor um circuito puramente  resistivo ?
a) Figura A          b) Figura B         c)  Figura C       d)  NDA

9) Qual dentre as figuras acima representa melhor um circuito  indutivo  ?
a) Figura A     b) Figura B      c) Figura C       d)   NDA

10) Qual dentre as figuras acima representa melhor um circuito  capacitivo  ?
a)  Figura A    b) Figura B      c) Figura C       d)  NDA

Comentario sobre questões 8) 9) e 10)

Dada a  expressão  em função do tempo  de uma tensão   v1 (t) = 155.sen (120.p.t) (V)  pode-se afirmar que:

11) O periodo, T, vale:
a)   16,66 ms     b)    16,66ms  c)   8,33 ms    d)  10 ms

12) A frequencia angular,w , vale:
a) 120 rd/s      b)  120.p  rd/s      c) 180p rd/s      d)  90.p rd/s

13)  Dada  a tensão, V1,  representada em função do tempo, pede-se :  a)  período  b) freqüência c ) valor de pico    d) Expressão em função do tempo  e) Desenhar o DF (Diagrama Fasorial)




a)  T=                                                                                               Resposta

b)    f=                                                                                               Resposta

c) Vp=                                                                                              Resposta

d)  v1(t)=                                                                                         Resposta

e)  D.F                                                                                             Resposta


14) Dado as duas tensões v1(t)=15.sen(2000.p.t + 300)(V)    e v2(t)=15.sen(2000.p.t + 600)(V), determinar:
a) frequência das duas tensõesCurso     resposta   não clique, coloque o mouse em cima

b) Valor instantâneo em t=0 para as duas tensões                                resposta
c) Obter v3(t)=v1(t)+v2(t) nas formas polar, cartesiana e em função do tempo                       resposta


15) A tensão v(t)=100.sen(377.t)(V) é aplicada em uma resistência de 10 Ohms. Qual a potência dissipada? Qual a indicação de um amperímetro ligado em serie  com a resistência?
                                                                                    resposta

16) A tensão da questão 15) é aplicada a um indutor ideal de 30 mH. . Qual a potência dissipada? Qual a indicação de um amperímetro ligado em serie  com a resistência?
                                                                                       resposta

17) A tensão da questão 15) é aplicada a um capacitor ideal de 0,1 mF. . Qual a potência dissipada? Qual a indicação de um amperímetro ligado em serie  com a resistência?
                                                                                             resposta
18) Dado a forma de onda de uma tensão pedem-se:

                                                             respostas

a) período (T)
b) frequência (f)
c) expressão de v(t)
d)  Valor de pico a pico (Vpp)
e)  Valor eficaz (VRMS)



19)  Dado o diagrama fasorial com duas tensões, V1 e V2, de mesma frequência pedem-se:


a) Dar as expressões  em função do tempo  de v1(t) e v2(t)      resposta

b) Desenhar os gráficos das tensões  em função do tempo sabendo-se  que  as suas frequências são iguais  a  100 Hz. Pode colocar o print da tela da forma de onda obtida no Multisim.                  resposta

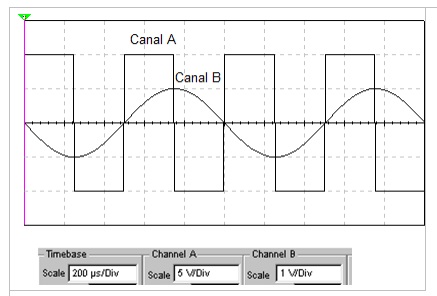

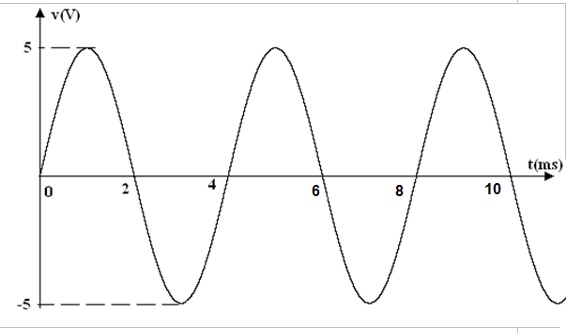

20) A figura  mostra a tela de um osciloscópio com duas formas de onda. Os ajustes da base de tempo (tempo/Div.) e do ganho (Volts/Div.) são dados. Determinar o período e o valor de pico a pico das duas tensões.


                                                                                                                    Respostas

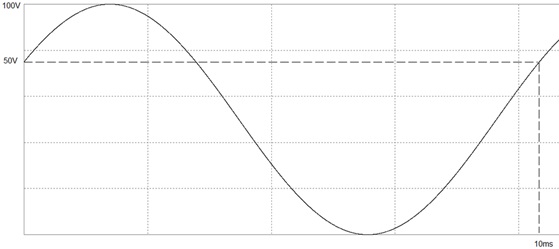

21) Dado o gráfico da tensão em função do tempo, v(t), determinar:


a) período e frequência               resposta
b) angulo de fase inicial                                       resposta
c) expressão de v(t).                                                                          resposta

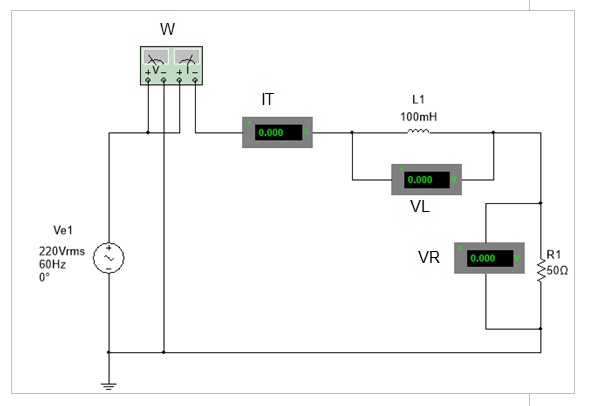

22) Qual a indicação dos instrumentos w (Wattimetro)  IT (amperimetro), VL(Voltimetro) e VR(Voçltimetro).

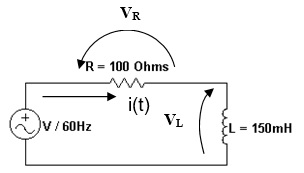

23) Dado o circuito  e VR=10V fase -30oVp   e f=60 Hz, determinar: i(t), v(t)

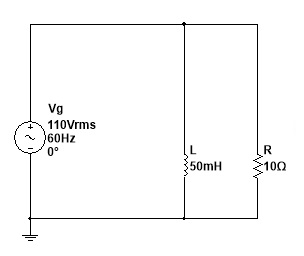

24) Determinar a impedância do circuito e todas as correntes (IG, IR e IL).

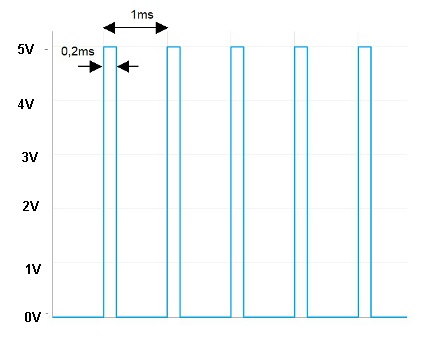

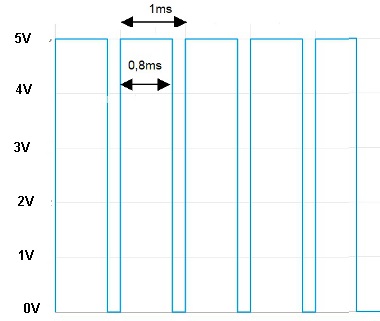

25)  Calcule o valor médio  e o ciclo de trabalho da tensão em cada caso.
                  a                                                                                               b

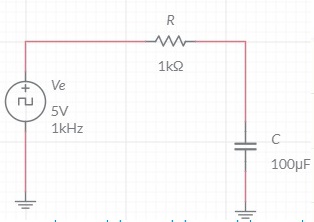

26) Aplique as tensões  da questão 25) em um FPB de fc muito abaixo da frequência do sinal (1 kHz). Observe o que acontece com a tensão depois do filtro.

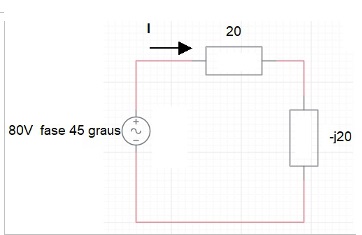

27) (Questão concurso prova Transpetro) O circuito é formado por uma fonte de tensão alternada senoidal que alimenta duas impedâncias cujos valores são dados no circuito. O valor da tensão V1 medida sobre o resistor de 20 Ohms é:



28)
