Reed switch

Educacional > Cursos > Eletronica Basica 2
Relé Reed ou Rele Switch

    Um rele switch ou rele Reed é uma chave eletromagnetica usada para controlar o fluxo de corrente em um circuito,  sendo  feito de duas peças de ferro dentro de uma capsula de vidro. Uma das peças pode se movimentar abrindo (NF)  ou fechando (NA)  na presença de campo magnetico criado por um imã ou enrolamento ao redor da capsula de vidro. A maioria dos reed switch tem contatos NA.

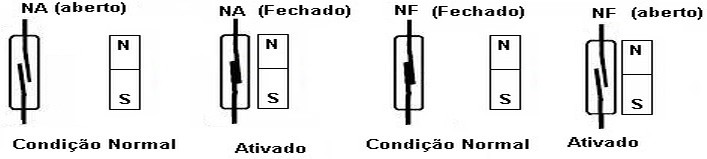

Figura 1 - ( a ) Relé reed  Normal Aberto (N.A)    ( b ) Normal Fechado (N.F)

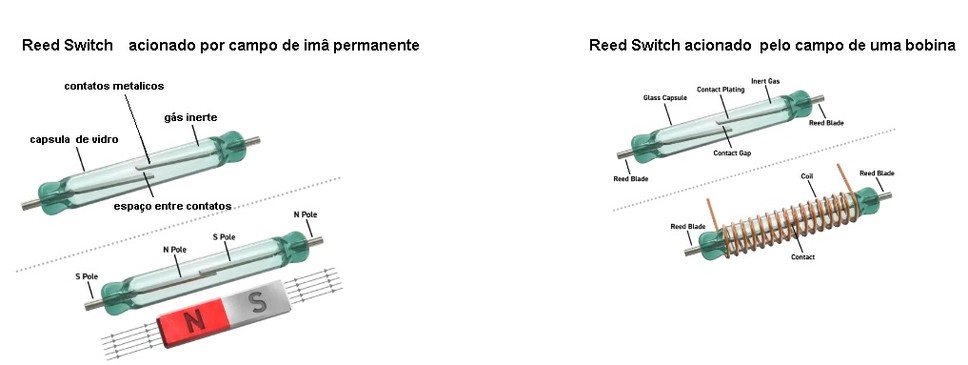

Alternativamente o reed switch pode ser acionado por uma campo magnetico de uma bobina, Figura 2b


( a )                                                                                                                                          ( b )
Figura 2 - Exemplos de rele reed


Aplicações do Reed Switch

Sistema de alarme contra roubo para portas e janelas; Laptops: o interruptor reed coloca seu laptop em suspensão/hibernação quando a tampa está fechada; Sensores de nível de fluido: Em um tanque, um ímã flutuante é usado para ativar a chave colocada em vários níveis; Sensor de velocidade: Em rodas de bicicleta e motores CC; Máquinas de lavar louça: nos braços giratórios das máquinas de lavar louça; Máquina de lavar: Eles evitam que sua máquina de lavar funcione quando a tampa está aberta; Cortes térmicos: No corte térmico dos chuveiros elétricos, para impedir o aquecimento da água a níveis perigosos; Carros: Os interruptores Reed são usados ​​em carros para saber se o carro tem fluido de freio suficiente e se o cinto de segurança está ou não colocado; Os interruptores Reed também estão em aplicações que utilizam seu vazamento de corrente extremamente baixo Anemômetros com copos giratórios possuem interruptores reed internos que medem a velocidade do vento; Os interruptores Reed são usados ​​em teclados antigos, veículos, sistemas industriais, eletrodomésticos, telecomunicações, aparelhos médicos, telefones clam shell
Como voce pode ver a lista de aplicações é enorme, sendo limitada pela sua imaginação.

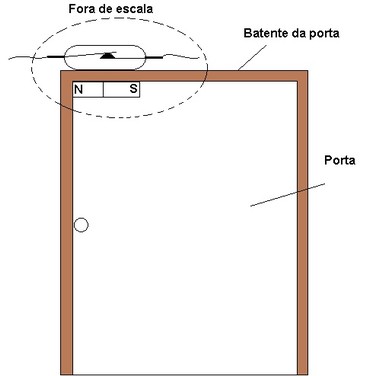

A Figura 3a mostra uma aplicação tipica onde uma porta é monitora . Com a porta fechada o imã fica proximo do contato fechando -o. Caso a porta seja aberta, afastando o

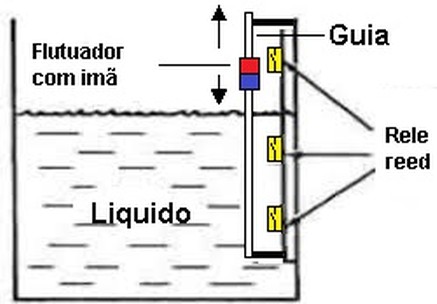

A Figura 3b mostra uma aplicação onde 3 niveis de um reservatorio são  monitorados.




   ( a )                                                                                                       ( b )
Figura 3 - ( a ) Porta monitorada (ou janela) (monitorando 3 niveis em um reservatorio de liquido
