Aula 04: A Analise Gráfica

A Analise gráfica
           A  analise gráfica é outra alternativa para visualizar gráficos  gerados pelos instrumentos (osciloscópio e Bode Plotter) ou por outras  análises existentes no MultiSIM 14 (Analise Transiente e Analise AC).  O uso desses gráficos permite medidas com maior precisão. Para  exemplificar consideremos o filtro da Figura 1, FPB de primeira ordem.



Figura 1 - Circuito para exemplo da Analise Gráfica

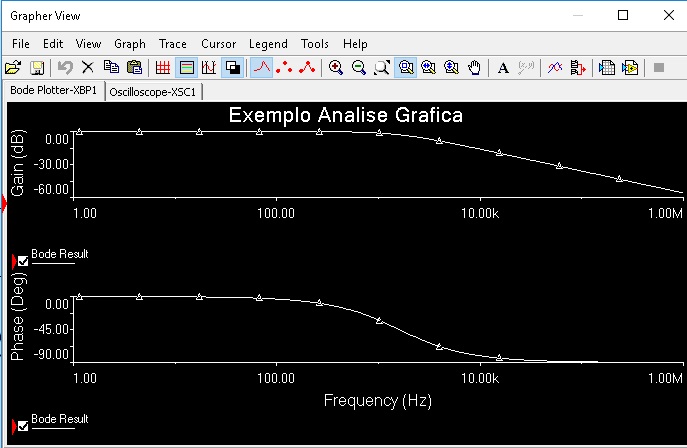

        Após ter iniciado a simulação para ativar a análise  gráfica vá em View (Ver ) >> Grapher (Gráfico ) aparecerá a janela da Figura 1a (No caso está mostrando somente os graficos do Bode Plotter). Para ver os graficos gerador pelo osciloscopio clique na aba Oscilloscope-XSC1.  Os gáficos não estão configurados.
. Nesta janela o número  de abas (tabs) dependerá do numero de simulações executadas.  Toda vez que for feita uma simulação será adicionada uma  aba correspondente ao instrumento usado. No caso,  temos dois instrumentos, portanto  teremos dois gráficos, um para o Bode Plotter e outro para o osciloscópio.


Figura 2 -  Circuito com Bode plotter e osciloscópio inseridos para  analise gráfica

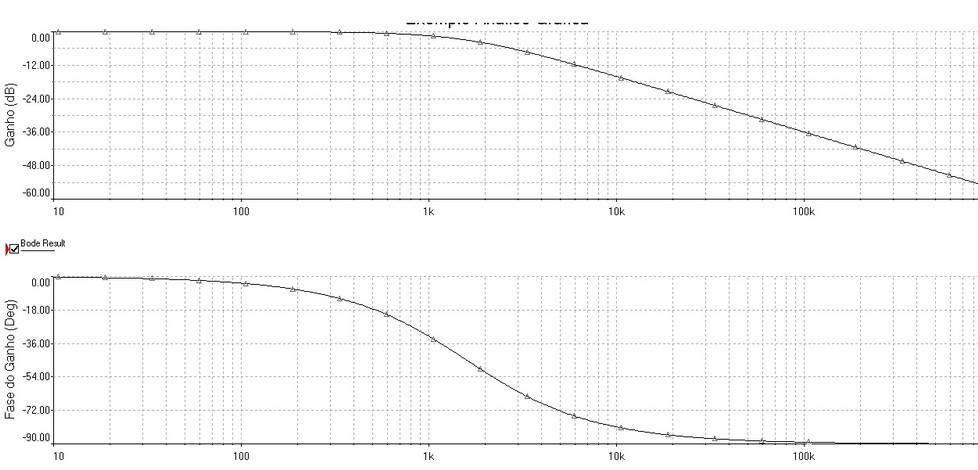

A Figura 3   mostra a janela Analise Gráfica (Analysis Graphs) Bode Plotter- XBP1 já configurada.

Figura 3 - Janela Analise Gráfica (Analysis Graphs) com os gráficos do ganhoxfrequencia  e fasexfrequencia,

Obs: Caso  deseje apagar um dos gráficos, clique com o botão direito no gráfico  em seguida Editar (Edit)>>Cortar (Cut). Caso  deseje apagar a aba clique com o botão direito no nome da aba (Bode  Plotter-XBP1 ou Oscilloscope-XSC1).
Para apagar todas as abas ir em   Editar (Edit)>> Limpar Páginas (Clear Pages), selecione as páginas que deseja apagar, dê  OK.



Com relação à  janela da Figura 2 existem  duas abas (páginas):
Bode Plotter-XBP1
São os mesmos gráficos  representados no Bode plotter com maior precisão.
Oscilloscope-XSC1
São as mesma formas de  onda vistas no osciloscópio com maior precisão.
Observe que existe uma marca vermelha  que indica a seleção do gráfico e da página (aba).

Mudando as propriedades da página (Aba)

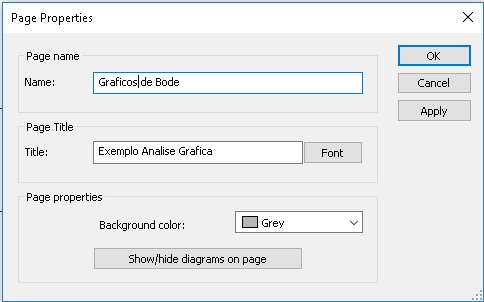

     Existem  algumas propriedade da página que podem ser modificadas como por exemplo  o nome da página. Para mudar essas propriedades dar duplo clique  em cima do título padrão (no caso Bode Plotter-XBP1) aparecerá a janela da Figura 4.



Figura 4 -  Renomeando  ABA

Clicando  em Page Properties (Propriedades da Página ) aparecerá a janela da Figura 4, nesta você poderá  mudar os itens:
Page Name (Nome da página), Page Title (Título do gráfico), Font (Tamanho, tipo e cor) e Background color) (Cor do fundo) além disso pode Show/Hide (Esconder/Mostrar) os gráficos. Experimente mudar o Nome da página (Tab Name),Título do gráfico (Title) e a Cor do fundo (Background color).



Mudando as propriedades do gráfico

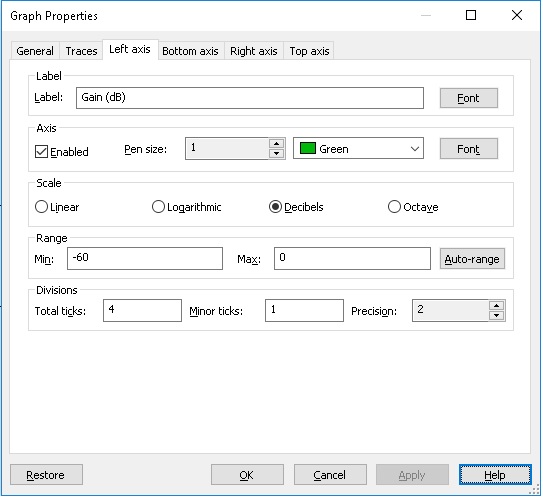

        Para modificar determinadas propriedade de um gráfico você deve primeiro seleciona-lo (Clique nele, observe a marca vermelha de seleção do lado esquerdo do gráfico). Em seguida dar duplo clique no gráfico, aparecerá uma janela, Graph Properties. Essa janela tem varias abas (General, Traces, Left axis, Botom axis, Right axis e Top axis).



Figura 5 -  Janela Propriedades do Gráfico (Graph Properties) com aba Eixo Esquerdo (Left Axis) selecionada

A janela da  da Figura 5 tem as seguintes abas das quais serão detalhadas apenas as  mais relevantes :
  • General
    (Geral );
  • Left Axis
    (Eixo Esquerdo);
  • Bottom Axis
    (
    Eixo do fundo
    );
  • Right Axis
    (EixoDireito);
  • Top Axis
    ( Eixo de Cima)
  • Traces
        (Linhas).

Left  Axis (Eixo  Esquerdo)

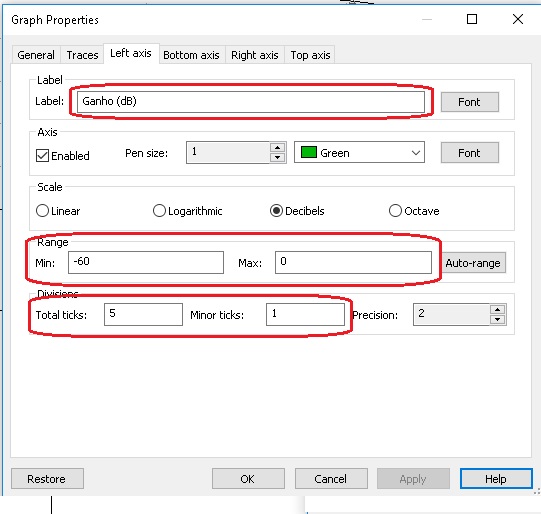

Selecionada a aba Left Axis (Eixo Esquerdo) será mostrada a janela  da Figura 6. Nessa janela   podem ser feitas  mudanças,  mostra como configurar o eixo esquerdo. Experimente fazer e ver o resultado, clicando em Apply.



Figura 6 -  Aba Eixo Esquerdo (left axis)   aberta mostrando as possíveis configurações

Atenção!!  Para que a mudança seja efetivada é necessário clicar em  Aplicar (Apply)

Aba  Bottom Axis (Eixo  do Fundo)

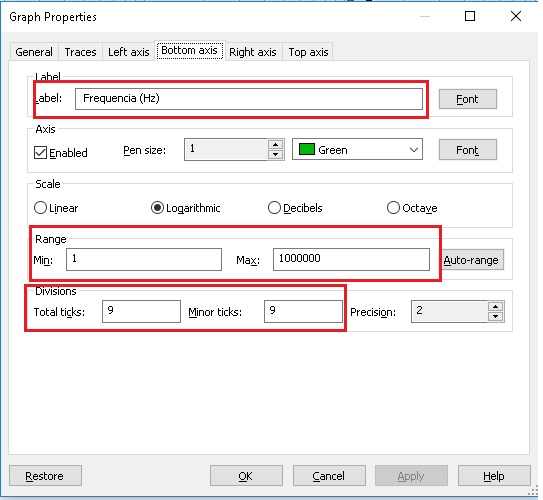

Novamente dar duplo clique no grafico, selecionr a aba Bottom  Axis (Eixo do Fundo) será mostrada  a janela a seguir onde poderemos configurar o eixo x, Eixo do Fundo (Bottom Axis).




Figura 7 -  Aba Eixo de Baixo (Bottom axis)   aberta mostrando as possíveis configurações


Janela  General (Geral ) da propriedades do gráfico

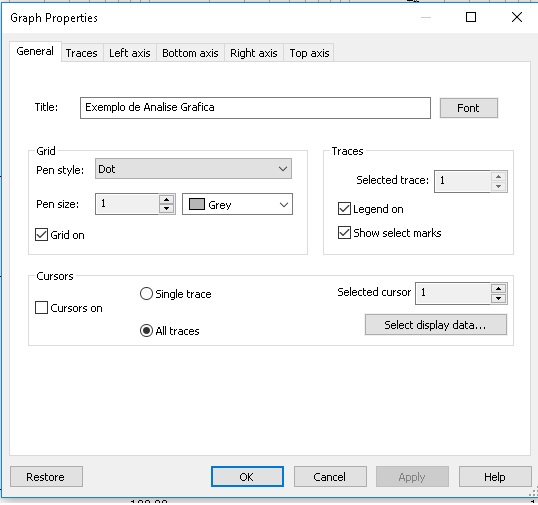

Selecionada a aba General (Geral ) aparecerá a janela a seguir, nela podemos especificar  o nome do gráfico e a fonte usada bem como definir a grade e os cursores.



Figura  8 - Aba Geral (General)   aberta mostrando as possíveis configurações                   (

Os cursores
São dois e são usados para medir com precisão  as grandezas dos eixos vertical e horizontal. Para habilitá-los ir na  aba  General (Geral ) e selecionar Cursor On (Cursor ativado). Você pode também pode no menu, na parte superior, Em Cursor. selecionar Show Cursor.

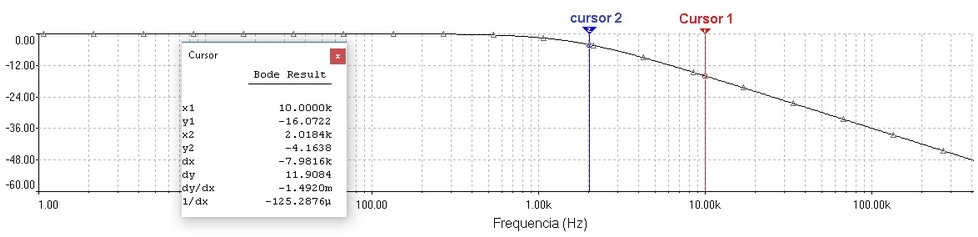

A Figura 9 mostra  o gráfico da curva do ganho  configurado.



Figura 9  - Curva de resposta em freqüência do circuito  da Figura 1 com os cursores ativados


Observe na Figura 10  as indicações  dos cursores. A seguir a descrição das indicações  mais relevantes:

X1: Indicação no  eixo X do ponteiro 1. No exemplo 10 kHz
Y1: Indicação no  eixo Y do ponteiro 1. No exemplo -16.0722 dB
X2: Indicação no  eixo X do ponteiro 2. No exemplo 2.0184 kHz
Y2: Indicação no  eixo Y do ponteiro 2. No exemplo -4.163 dB
dx: Diferença entre as  indicações dos ponteiros no eixo X. No exemplo -7.98  kHz (se voce trocar a posição dos ponteiros indica positivo)
dy: Diferença entre as  indicações dos ponteiros no eixo Y. No exemplo  11.9084 dB
