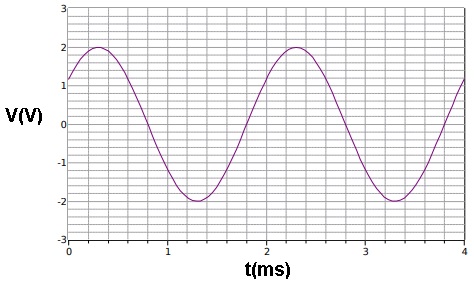

1) É dada a forma de onda de uma tensão senoidal. Determinar:

a) Valor de pico (Vp)

b)Valor de pico a pico Vpp)

c) Periodo (T)

d) Frequencia (f)

e) Frequencia angular (w)

f) Angulo de fase inicial (qo)

g) Expressão de v(t)

2) Dada a expressão em função do tempo de uma tensão pedem-se:

v(t)=5sin (2π40000 t−60°) (V)

a) Frequencia angular (rd/s)

b) Frequencia (Hz)

c) Periodo (ms)

c) Tensão no instante t=0

d) Faça um rascunho do grafico de v(t) indicando os principais valores de tempo e tensão

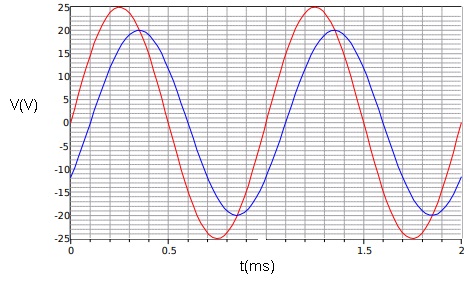

3) Dados os graficos de duas tensões v1(t) (vermelha) e v2(t) (azul). Determinar:

a) Defasagem entre as duas tensões

b) Periodo das tensões

c) Frequencia das tensões

4) Duas tensões de 500 Hz estão defadas no tempo em 0,2ms. Qual a defasagem em graus? E em rd?

5) Desenhe o DF para as tensões  V1 =5+j2 (V)   V2= 8 Fase 45° (V)
