Circuitos no TinkerCad 555

Educacional > Cursos > CI 555
Circuitos com C.I 555 usando TinkerCad

Nesta pagina voce encontrará alguns circuitos usando o C.I 555 (temporizador)  usando o Tinker Cad. Lembrando que, para voce ter acesso ao arquivo deve ter aberto uma conta no TinkerCad.

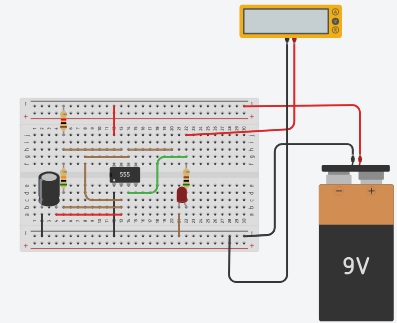

1) O circuito é um astavel (gerador de onda quadrada) com a saida acionando um LED. Para os valores especificados estime o tempo que o LEd fica aceso e apagado.

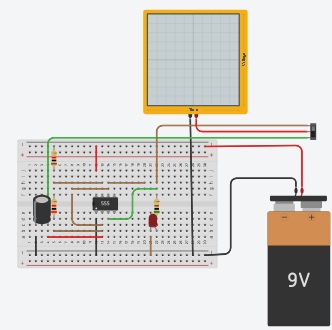

2) O circuito é basicamente igual ao da questão 1), a diferença são os tempos que são da ordem de ms e portanto para ver o comportamento circuito voce usa um osciloscopio de 1 canal. Para ver as formas de onda na saida e no capacitor é usada uma chave para escolher entre a saida e capacitor.

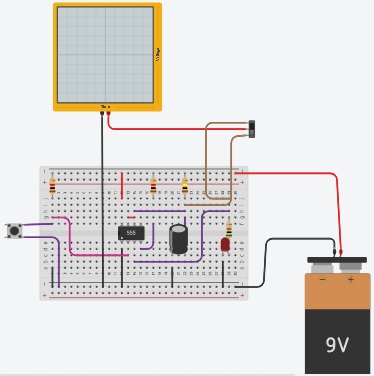

3) O circuito é um  Temporizador ou Timmer. Clique na imagem para abrir o arquivo (voce deve ter uma conta no TinkerCad) e inicie a simulação. A chave CH1 serve para resetar o circuito (impor zero na saida). A chave CH2 dispara o circuito iniciando a temporização dada por
Ti=1,1.R.C
