Eletrônica Basica 2
Aula  10: O UJT (Transistor Unijunção) - O PUT (Transistor Unijunção Programavel)

1.  Transistor Unijunção (UJT)
O UJT é formado por uma barra de silício de material tipo N levemente dopado, Figura 1b,  com uma pequena região de material tipo P fundida em seu meio.

Terminais: Ele possui três terminais chamados de Emissor (E), Base 1 (B₁) e Base 2 (B₂), Figura1.

Resistência Interbase (RBB): Entre B₁ e B₂, a barra de silício se comporta como uma resistência pura, geralmente entre 4kΩ e 10kΩ.

Tensão de Disparo: O UJT permanece em estado de corte (não conduz) até que a tensão aplicada no Emissor(VE) atinja um valor crítico conhecido como Tensão de Pico( Vp). Quando essa tensão é atingida, a resistência interna cai drasticamente, permitindo uma rápida passagem de corrente.

                ( a )                            ( b )                                        ( c )
Figura 1 - Transistor Unijunção

Funcionamento
O seu funcionamento baseia-se no conceito de resistência negativa:
1) Quando uma tensão VBB é aplicada entre B2 e B1, uma corrente flui pela barra de silício.
2) Se a tensão no Emissor (E) for baixa (VE<0,7V+h.VBB) nenhuma corrente entra pelo emissor, dizemos que o UJT está "bloqueado" ou em corte.
3) Quando a tensão no Emissor atinge um valor crítico (chamado de Tensão de Pico (Vp=0,7+h.VBB), a junção PN fica polarizada diretamente. Nesse momento a injeção de portadores na região de B1 faz a resistência  RB1 diminuir, fazendo a junção PN ficar mais polarizada diretamente isso leva a um processo chamado de realimentação positiva que faz a corrente aumentar brusacamente ao mesmo tempo que a tensão diminui. Quando a tensão de emissor VE) cair abaixo de um valor chamado de tensão de vale, o UJT voltará a cortar.

o UJT é o componente ideal para:
1) Osciladores de Relaxação: Circuitos simples que geram ondas dente-de-serra ou pulsos de clock.
2) Circuitos de Temporização: Temporizadores analógicos baseados na carga e descarga de capacitores.
3) Disparo de Tiristores (SCR e TRIAC): Muito utilizado na eletrônica de potência para controlar a velocidade de motores ou o brilho de lâmpadas (dimmers), gerando o pulso necessário para ativar esses componentes de alta potência.

2. Oscilador de Relaxação
O Circuito da Figura 2 é o circuito basico de um oscilador de relaxação (carga e descarga de um capacitor)

                ( a )                                              ( b )
Figura 2 - ( a ) Oscilador de Relaxação  ( b ) Formas de onda

3. Transistor Unijunção Programavel ( PUT )
   O  transistor unijunção programável (PUT) é um UJT  no qual o valor de  h  (Razão Intrínseca de disparo) pode ser imposta através  de resistores externos. A sua estrutura é análoga à de  um SCR , tendo porém o gate na região N próxima do anodo.  A Figura 3 mostra a estrutura, símbolo e circuito equivalente de um PUT e pinagem do PU 2N6027.




                                                               ( a )                          ( b )                                     ( c )                                                           ( d )

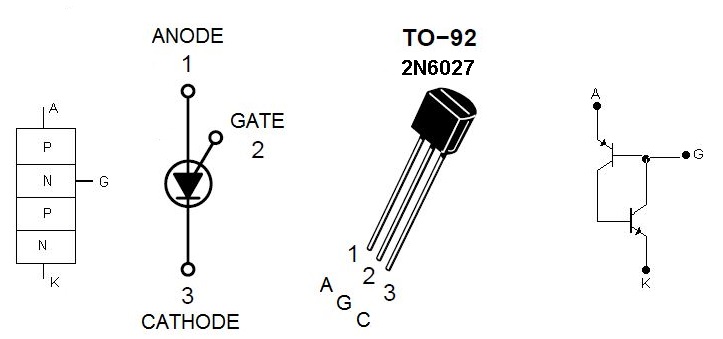

Figura 3 - Transistor Unijunção Programável   ( a ) Estrutura, ( b ) Símbolo, ( c ) Aspecto fisico 2N6027 ( d ) Circuito Equivalente

Para  compreender o seu funcionamento consideremos o circuito da Figura 4a  e o seu equivalente Thevenin, Figura 4b.





                ( a )                                                              ( b )

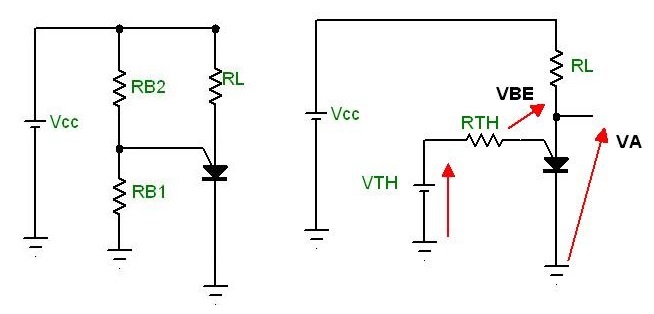

Figura 4 -  Transistor Unijunção Programável ( a ) Circuito  com resistores de polarização ( b )  Circuito  equivalente de gate


Da  Figura 4 obtem-se:



Substituindo  o PUT na Figura 4b pelo seu circuito equivalente resulta o circuito:

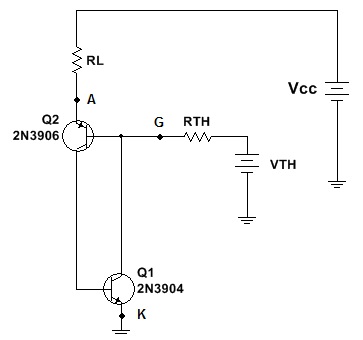

Figura 5 - PUT  e circuito equivalente

      De acordo com o circuito da Figura 5, se  VA  < VTH + VBE o  transistor Q2 não conduzirá o mesmo ocorrendo com Q1. Nessas  condições  o PUT estará cortado.
     Quando  porém VA=VTH + VBE o  transistor Q2 ficará polarizado diretamente conduzindo assim como Q1.  Nessas condições a realimentação positiva interna  existente levará o PUT ao disparo (análogo ao disparo do SCR).
Após  ter disparado o PUT só voltará ao corte quando a tensão  de anodo cair abaixo da tensão de   vale VV, análoga à tensão de manutenção  no SCR.
     Se  fizermos uma analogia com o  UJT  teremos no ponto de disparo:


UJT :        VP=0,7+ h.VCC

PUT:         VA  =VBE  +   VTH

Onde:



Comparando  as duas expressões concluí-se  que   a relação intrínseca de disparo, h do PUT vale:



podendo  ser ajustada externamente através de   RB1 e RB2


4.  Oscilador de relaxação com  PUT
    O funcionamento do circuito é análogo ao do oscilador de relaxação  com UJT. Ligada a alimentação e estando o capacitor inicialmente  descarregado (VA=VC=0) o PUT estará cortado (Q2 polarizado reversamente). O capacitor  C se carrega através de R. Quando a tensão   no capacitor ultrapassar a tensão de gate (VRB1) em  cerca de  0,7 V   Q2 começa a conduzir disparando o PUT. Nesse instante   C se descarregar através do PUT e de RL. Quando a tensão  de anodo (tensão no capacitor) cair abaixo da tensão de vale,  o PUT voltará a cortar e C volta a se carregar novamente através  de R.



                       ( a )

                        ( b )

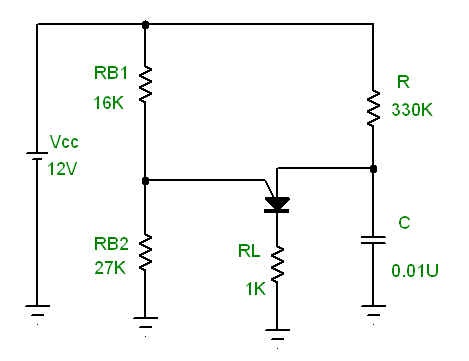

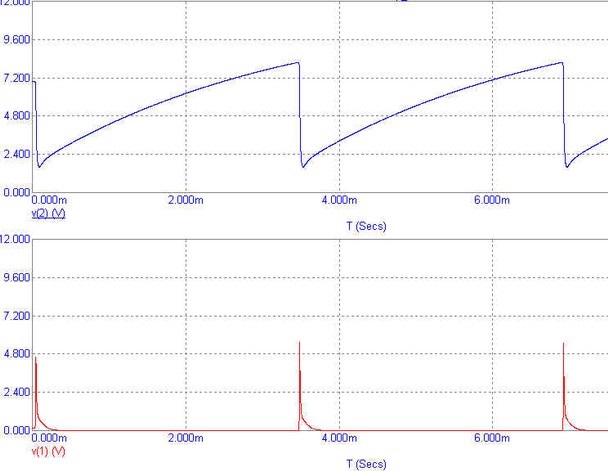

Figura 6 -   Oscilador de Relaxação com PUT   ( a )  Circuito  -  ( b ) Formas de     onda



Observe que agora a relação de disparo não  pode ser mais chamada de intrinseca pois não depende mais do dispositivo.

O periodo das oscilações é dado pela mesma expressão  que dá o periodo de oscilação do UJT, isto, é:

                         T = R.C. ln1/(1- h)                                                                                             eq. (2)

Sendo que o h(eta) é dado pelo divisor de tensão RB1, RB2, isto é,

                    h=RB2/(RB1+RB2)                                                                                        eq.(3)

No exemplo, com os valores do circuito:

h=27k/(16k+27k)=0,627     Tensão de disparo:.VA=0,7 + 0,627.12= 8,23 V     e o periodo das oscilações:

    T=330k.10nF.ln(1/(1-0,627)=3,25 ms

5.   Exemplo de PUT comercial

2N6027 e 2N6028
Encapsulamento  TO-92



Figura  7 - PUT comercial - Data sheet
Terminais
1. Anodo
2.Gate
3. catodo


A Figura 8  mostra os limites e os valores de alguns  parametros

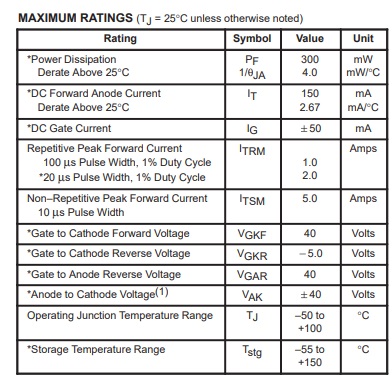

                Figura 8 -  Limites maximos do PUT   2N6027/2N6028




6.  Experiencia: Oscilador com PUT

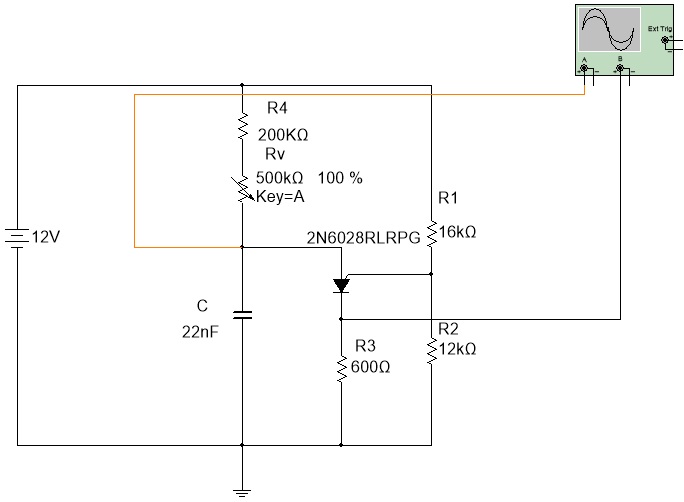

6.1   Abra o arquivo ExpEN2_19_Oscilador de Relaxação com PUT (Multisim 14) e identifique o circuito da Figura 9.  Inicie a simulação.
6.2  Ajuste a resistencia variavel, Rv, em um determinado valor, por exemplo 250 k (50%).
6.3   Anote  as formas de onda no capacitor, Vc,   e na resistencia de catodo,V3, medindo  o periodo das oscilações e anote.
6.4  Ao calcular o periodo não esqueça que a resistencia usada na eq.(1) neste caso é a soma  R4+Rv e a razão de disparo é     h=R2/(R1+R2).
T(calculado)=_____________________         T(medido)=_________________

Obs: No Multisim 14, para variar Rv use a tecla   a (minuscula) para aumentar e A (Maiuscula) para diminuir.



Figura 9 - Oscilador de relaxação com PUT



6.5 Escreva as suas conclusões.


7. O Gerador de dente de serra

Uma forma de onda do tipo Dente de Serra  é  uma forma de onda que cresce lineramente com o tempo até um valor valor máximo e bruscamente vai para o valor minimo, Figura 8.  São usadas para gerar a base de tempo em osciloscopios e tambem em circuito de automação e controle de potencia.

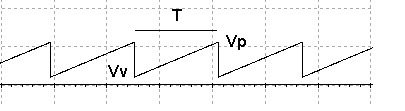

  Figura 10 -  Forma de onda Dente de Serra



Para obter uma tensão que cresça linearmente com o tempo deve ser usado um capacitor se carregando atraves de uma corrente constante. Ver Fonte de Corrente com transistor.

Na Figura 11 o transistor (PNP) e as resistencias R1,R2 e RE funcionam como uma fonte de corrente que carregará o capacitor de forma linear. Quando a tensão atingir aproximadamente 0,7V+h.Vcc o PUT (Programmable Unijunction Transistor) dispara, nesse instante o capacitor C se descarregará atraves da resistencia Rk(400 Ohms) sendo uma descarga muito rapida. Quando a tensão  cair abaixo de um valor minimo (em torno de 1V) o PUT volta a cortar e o capacitor volta a se carregar novamente. O ciclo se repete. A Figura 11 mostra o circuito.

8. Experiencia: Gerador Dente de Serra com PUT
8.1   Abra o arquivo  ExpEN2_20 Gerador de Dente de Serra com PUT  (Multisim 14) e identifique o circuito da Figura 9.
8.2.  Inicie a simulação e a partirdas formas de onda obtidas no osciloscopio calcule o periodo )T) das oscilações.
8.3. A partir das formas de onda meção a tensão no ponto de pico (Vp) e a tensão de vale (Vv).
8.4. Calcule o periodo das oscilações e compare com o medido em 6.1.

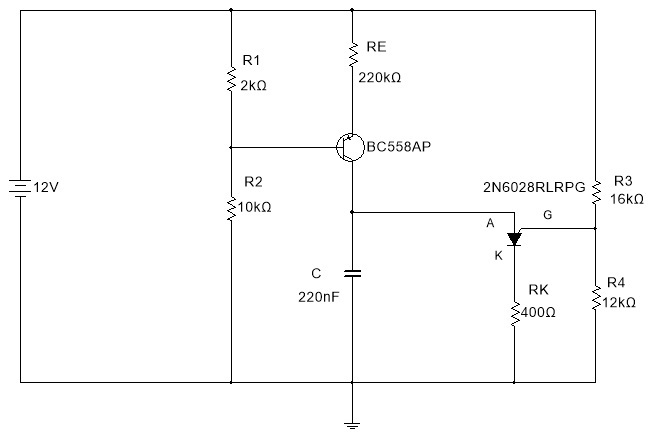

Figura 11 -  Gerador de dente de serra



A frequencia de oscilação depende da intensidade da corrente na carga, I, do valor de C e das tensões de disparo (0,7V+h.Vcc) e da minima tensão (no caso 1V).  O Valor do periodo das oscilações pode ser estimado por:

                                                       T=(Vp - Vv).C/I

onde Vp= Valor da tensão no ponto de pico=tensão que dispara o PUT
       Vv= tensão de vale= tensão minima que mantem o PUT conduzindo (No caso aproximadamente 1V
        I= valor da corrente da fonte de corrente
     C=valor do capacitor
O valor da tensão de disparo (Vp) depende da tensão no divisor de tensão dado por R3 e R4 sendo dada aproximadamente por:

h=R4/(R3+R4)       no exemplo:  h=0,428   desta forma a tensão de disparo vale: Vp=0,7 + 0,428.12= 5,8 V

A corrente que carrega o capacitor vale:     I=6 mA  (seis microampere).

O Periodo das oscilações vale:      T=(5,8-1).220nF/6 mA  = 176 ms

Execute uma simulação e meça todos as grandezas envolvidas, principalmente o periodo
