ELETRÔNICA DIGITAL - CIRCUITOS SEQUENCIAIS
Aula 08:  Contadores Sincronos  - Parte 2

Contadores Síncronos
É possível construir um circuito que execute qualquer sequência, por exemplo seja a sequência ímpar de 1 a 7 (001, 011, 101, 111), Figura 20a.
E o que acontece se outro número aparecer, por exemplo 0? O circuito deve ser tal que force o contador a entrar na sequência corrente. O projetista escolhe em que ponto da sequência pode retornar. O diagrama da Figura 1 mostra uma proposta (não é só essa).
( a )                                                                                   ( b )

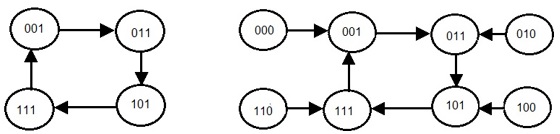

Figura 1 - Sequencia de contagem impar  ( a ) 0 a 7 ( b ) De 0 a 7
com correção de estado


A  Figura 2 mostra a tabela verdade do contador sincrono de  0 a 7 com correção de estado é:

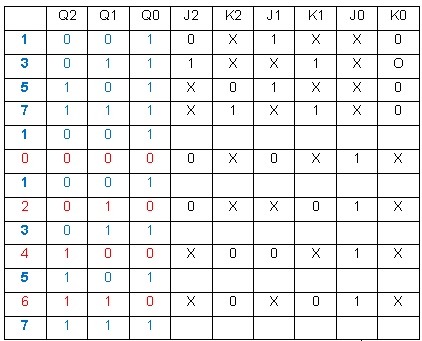

Figura 2 – Tabela de estados da sequência 1, 3, 5, 7 com correção de estados


Obs: Na tabela da Figura 2 os números azuis são da sequência correta,  em vermelho não são da sequência precisando corrigir.


As expressões  das entradas J e K são:

J2=Q1.Q0      K2=Q1.Q0    portanto   J2=K2=Q1.Q0
J1=Q0     K1=Q0  logo     J1=K1=Q0      e

J0=1     e    K0=

Qualquer duvida de como a tabela foi preenchida e como as expressões  das entradas J e K foram obtidas consultes a aula07 onde existe um exemplo detalhado.


A Figura 3 mostra o circuito implementado com FF JK e portas lógicas para  sequência proposta (contagem ímpar).

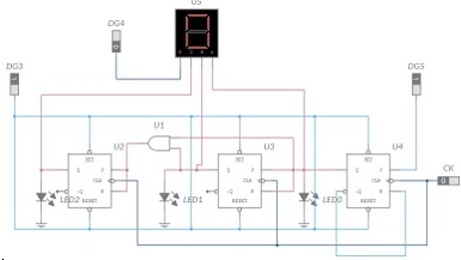

Figura 3 - Contador síncrono de números ímpares (1 a 7)  com correção de estados

Arquivo Falstad - Contador síncrono de números ímpares (1 a 7 - 001/011/101/111)  com correção de estados

Contador de 0 a 5 em Bloco

O circuito da figura 4 é um contador de 0 a 5, sincrono, em bloco.




Figura 4 - Contador de 0 a 5


Contador de 0 a 5 Síncrono usando FF JK

O circuito da figura 5 foi construido usando o mesmo metodo usado para construir a sequencia impar e a sequencia par estudada nesse aula e na anterior.


Figura 5 - Contador de 0 a 5 usando FF JK


Contador de 0 a 9 em Bloco

O circuito da Figura 6 mostra um contador de 0 a 9 em bloco.


Figura 6 - Contador de 0 a 9 em bloco


Contador de 00 a 59

Para efetuar uma contagem de 00 a  59 são usados dois contadores um de 0 a 9 (Unidade) e outro de 0 a 5 (dezenas) como na Figura 7.



Figura 7 - Contador de 00 a 59

Se a frequencia do clock for de 1 Hz o circuito é um cronometro de 00 a 59s
